Introducción a los conectores de fibra óptica
Los conectores de fibra óptica son componentes críticos en las redes de telecomunicaciones modernas y garantizan conexiones confiables con una mínima pérdida de señal. Entre los diversos tipos de conectores, los conectores LC y SC se han convertido en las opciones dominantes para aplicaciones de redes. Esta guía proporciona una-comparación detallada de los conectores LC y SC, explorando sus especificaciones técnicas, rendimiento y mejores-escenarios de uso para ayudar a los profesionales de redes a tomar decisiones informadas.
Comprensión de los conectores de fibra SC
¿Qué es un conector SC?
El conector SC (conector de suscriptor o conector estándar) presenta un diseño cuadrado y utiliza una férula de cerámica de 2,5 mm. Conocido como "conector cuadrado", el conector SC utiliza un mecanismo de acoplamiento push-pull, que proporciona conexiones seguras sin necesidad de movimiento giratorio.
Características clave de los conectores SC
Factor de forma: Forma cuadrada, mide 25×9,8 mm
Tamaño de la virola: Virola de cerámica de 2,5 mm para una alineación precisa de las fibras
Mecanismo de acoplamiento: Mecanismo de bloqueo de empujar-tirar para una fácil operación
Costo: Fabricación-rentable con disponibilidad generalizada
Pérdida de inserción: Menor o igual a 0,3 dB típico
Pérdida de retorno: UPC Mayor o igual a 50 dB, APC Mayor o igual a 60 dB
Durabilidad: Mayor o igual a 500 ciclos de apareamiento
Comprensión de los conectores de fibra LC
¿Qué es un conector LC?
El conector LC (Lucent Connector) fue desarrollado por Lucent Technologies (ahora parte de Nokia) para abordar las limitaciones de tamaño de los conectores anteriores. Con un casquillo cerámico de 1,25 mm, el conector LC tiene un factor de forma compacto y utiliza un mecanismo de cierre estilo RJ-45 para una conexión segura.
Características clave de los conectores LC
Factor de forma: Diseño rectangular compacto, aproximadamente la mitad del tamaño de los conectores SC
Tamaño de la virola: Férula cerámica de 1,25 mm ideal para aplicaciones de alta-densidad
Mecanismo de acoplamiento: Mecanismo de cierre positivo con confirmación de clic audible
Pérdida de inserción: Menor o igual a 0,2 dB típico
Pérdida de retorno: UPC Mayor o igual a 50 dB, APC Mayor o igual a 60 dB
Densidad portuaria: Mayor capacidad de densidad de puertos, ideal para centros de datos y redes de alta-velocidad
Durabilidad: Mayor o igual a 500 ciclos de apareamiento

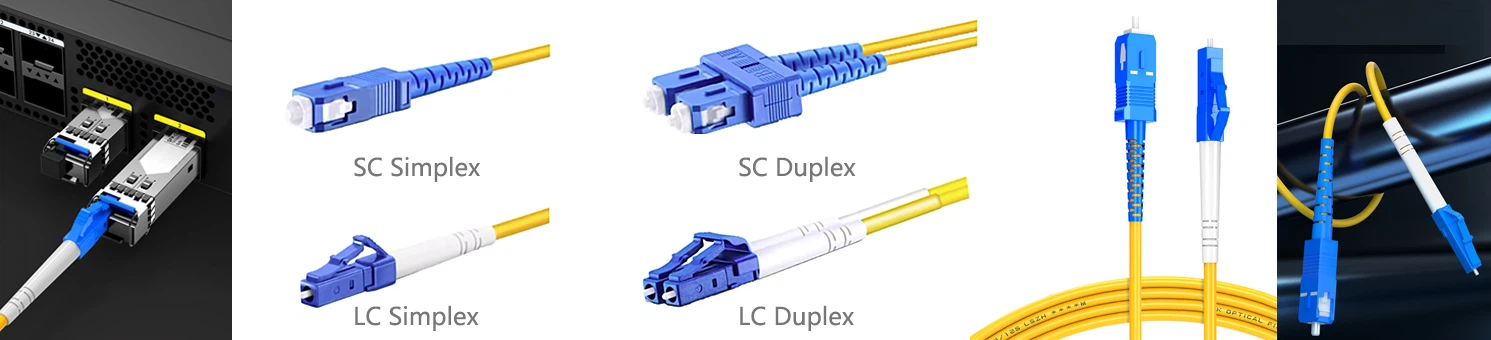

Conectores de fibra LC vs SC: comparación técnica detallada
Dimensiones físicas y diseño
| Parámetro | Conector SC | Conector LC |
|---|---|---|
| Tamaño de la virola | 2,5 mm | 1,25 mm |
| Tamaño físico | 25×9,8 mm | ~50% más pequeño que SC |
| Mecanismo de acoplamiento | Empujar-tirar | Basado en pestillo- |
| Densidad portuaria | 24 puertos/1U | 48 puertos/1U |
Especificaciones de rendimiento
| Métrica de rendimiento | Conector SC | Conector LC |
|---|---|---|
| Pérdida de inserción | Menor o igual a 0,3 dB típico | Menor o igual a 0,2 dB típico |
| Pérdida de retorno | UPC Mayor o igual a 50 dB, APC Mayor o igual a 60 dB | UPC Mayor o igual a 50 dB, APC Mayor o igual a 60 dB |
| Durabilidad | Mayor o igual a 500 ciclos de apareamiento | Mayor o igual a 500 ciclos de apareamiento |
| Cumplimiento de estándares | CEI 61754-4 | CEI 61754-20 |
Escenarios de aplicación para conectores SC y LC
Casos de uso ideales para conectores SC
Los conectores SC destacan en los siguientes entornos:
Redes empresariales: Adecuado para interconexiones de enrutadores y conmutadores.
LAN y SAN: Perfecto para redes de área local (LAN) y redes de área de almacenamiento (SAN).
FTTH: se utiliza habitualmente en conexiones de fibra-hasta-el-hogar (FTTH) y terminales de red óptica (ONT).
Aplicaciones industriales: Ideal para entornos con fluctuaciones de temperatura y vibración, que requieren una protección física sólida.
Aplicaciones óptimas para conectores LC
Se prefieren los conectores LC para:
Centros de datos: Excelente para interconexiones de servidores y paneles de conexiones de alta-densidad.
Telecomunicaciones: Se utiliza ampliamente en equipos de oficinas centrales y estaciones base celulares.
Redes de alta-velocidad: Adecuado para Ethernet 10G/40G/100G.
Fibra-hasta-el-escritorio (FTTD): Óptimo para la conectividad del espacio de trabajo donde la eficiencia del espacio es fundamental.
Análisis de rendimiento y confiabilidad
Características de la pérdida de inserción
El conector LC proporciona un rendimiento de pérdida de inserción ligeramente mejor (menos o igual a 0,2 dB en comparación con menos o igual a 0,3 dB para los conectores SC). Esta diferencia es particularmente significativa en sistemas de transmisión de alta-velocidad y larga-distancia, como Ethernet 10G/40G, donde incluso pequeñas variaciones en la pérdida de inserción pueden afectar la integridad de la señal.
Rendimiento de pérdida de retorno
Tanto los conectores LC como SC ofrecen un excelente rendimiento de pérdida de retorno, lo que garantiza una reflexión mínima de la señal. Esta característica es crucial para las comunicaciones de datos de alta-velocidad y los sistemas de transmisión de vídeo por RF.
Durabilidad ambiental
Rendimiento del ciclo de apareamiento: Tanto los conectores LC como SC soportan 500 ciclos de acoplamiento mayores o iguales, mientras que los conectores SC de grado industrial-son capaces de superar los 1000 ciclos en entornos exigentes.
Consideraciones ambientales: Los conectores LC generalmente funcionan mejor en entornos de alta-vibración, mientras que los conectores SC ofrecen una protección física superior en entornos industriales.
Consideraciones de costos y costo total de propiedad
Inversión inicial
Conectores SC: Los conectores SC suelen tener un costo inicial más bajo debido a procesos de fabricación más simples y una infraestructura de producción establecida.
Conectores LC: Los conectores LC suelen tener un sobreprecio del 10 al 20 % debido a la precisión requerida para componentes más pequeños y mecanismos de cierre más complejos.
Costo total de propiedad (TCO)
Conectores LCProporcionar un mejor valor-a largo plazo en aplicaciones de alta-densidad:
Eficiencia espacial: Los conectores LC permiten duplicar la densidad de puertos de los conectores SC, lo que reduce la necesidad de espacio adicional en el rack.
Mantenimiento: Los conectores LC suelen ser más confiables en entornos que requieren reconfiguraciones frecuentes, como los centros de datos.
Pautas de selección: elegir entre LC y SC
Cuándo elegir conectores SC
Presupuesto-Proyectos restringidos: Los conectores SC son una opción más-rentable para proyectos con presupuesto-limitado.
Entornos industriales: Para aplicaciones que requieren una protección física sólida en entornos hostiles.
Infraestructura SC existente: Al mantener la coherencia con los sistemas basados en SC-existentes.
Cuándo elegir conectores LC
Aplicaciones de alta-densidad: Los conectores LC son ideales para centros de datos y paneles de conexiones de alta-densidad.
Instalaciones-preparadas para el futuro: perfecto para redes que necesitan admitir transmisión de alta-velocidad y expansión futura.
Redes de alta-velocidad: para aplicaciones Ethernet 10G/40G/100G e implementaciones de fibra-hasta-el-escritorio (FTTD).
Tendencias futuras y dirección de la industria
Miniaturización
Con el aumento de las redes de alta-velocidad y las limitaciones de espacio en los centros de datos, los conectores LC están ganando cuota de mercado debido a su menor tamaño y su superior densidad de puertos.
Demandas de rendimiento
A medida que aumentan las velocidades de la red, seguirá creciendo la demanda de conectores con baja pérdida de inserción y alto rendimiento de pérdida de retorno. Los conectores LC, con sus especificaciones superiores de pérdida de inserción, están preparados para satisfacer estas demandas en futuras redes de alta-velocidad.
Convergencia de costos
Las mejoras en la fabricación están reduciendo las diferencias de precios entre los conectores LC y SC, lo que hace que los conectores LC sean cada vez más rentables-para aplicaciones de alta-densidad.
Conclusión
Tanto los conectores LC como SC ofrecen soluciones fiables y de alto{0}}rendimiento para redes de fibra óptica. La elección entre ellos depende de los requisitos específicos de la red:
Elija conectores LCpara centros de datos, aplicaciones de alta-densidad e instalaciones donde la eficiencia y el rendimiento del espacio son esenciales.
Elija conectores SCpara proyectos, entornos industriales y aplicaciones que se preocupan por el presupuesto-donde la solidez y la compatibilidad de la infraestructura existente son fundamentales.
A medida que las velocidades de la red continúan aumentando y el espacio se vuelve escaso, se espera que los conectores LC dominen las instalaciones futuras. Sin embargo, los conectores SC seguirán siendo relevantes para ciertas aplicaciones donde sus ventajas físicas se alinean con las necesidades específicas del proyecto.
Preguntas frecuentes (Preguntas frecuentes)
Q1: ¿Cuál es la diferencia entre los conectores LC y SC en términos de costo?
A1: Los conectores SC generalmente son más rentables-debido a procesos de fabricación más simples, mientras que los conectores LC suelen costar entre un 10 y un 20 % más debido a su tamaño más pequeño y a sus complejos mecanismos de cierre.
Q2: ¿Qué conector de fibra es más adecuado para Ethernet 100G?
A2: Los conectores LC se prefieren para redes de alta-velocidad como Ethernet 100G debido a su menor pérdida de inserción y sus capacidades de alta densidad de puertos.
Q3: ¿Se pueden utilizar conectores SC en centros de datos?
A3: Sí, los conectores SC se pueden utilizar en centros de datos, pero los conectores LC suelen ser los preferidos debido a su mayor densidad de puertos y eficiencia de espacio en entornos de alta-densidad.
