Cables de parche de fibra óptica

1. Basado en el modo de fibra

Cable de parche de fibra de modo único
Con un núcleo de 9/125 µm y típicamente de color amarillo, los cables de fibra óptica de modo -}}- están diseñados para aplicaciones de ancho de banda larga -} y alta -} aplicaciones de ancho de banda como FTTH, WDM y PON. Proporcionan atenuación de señal mínima y son esenciales para las redes de telecomunicaciones y metro.

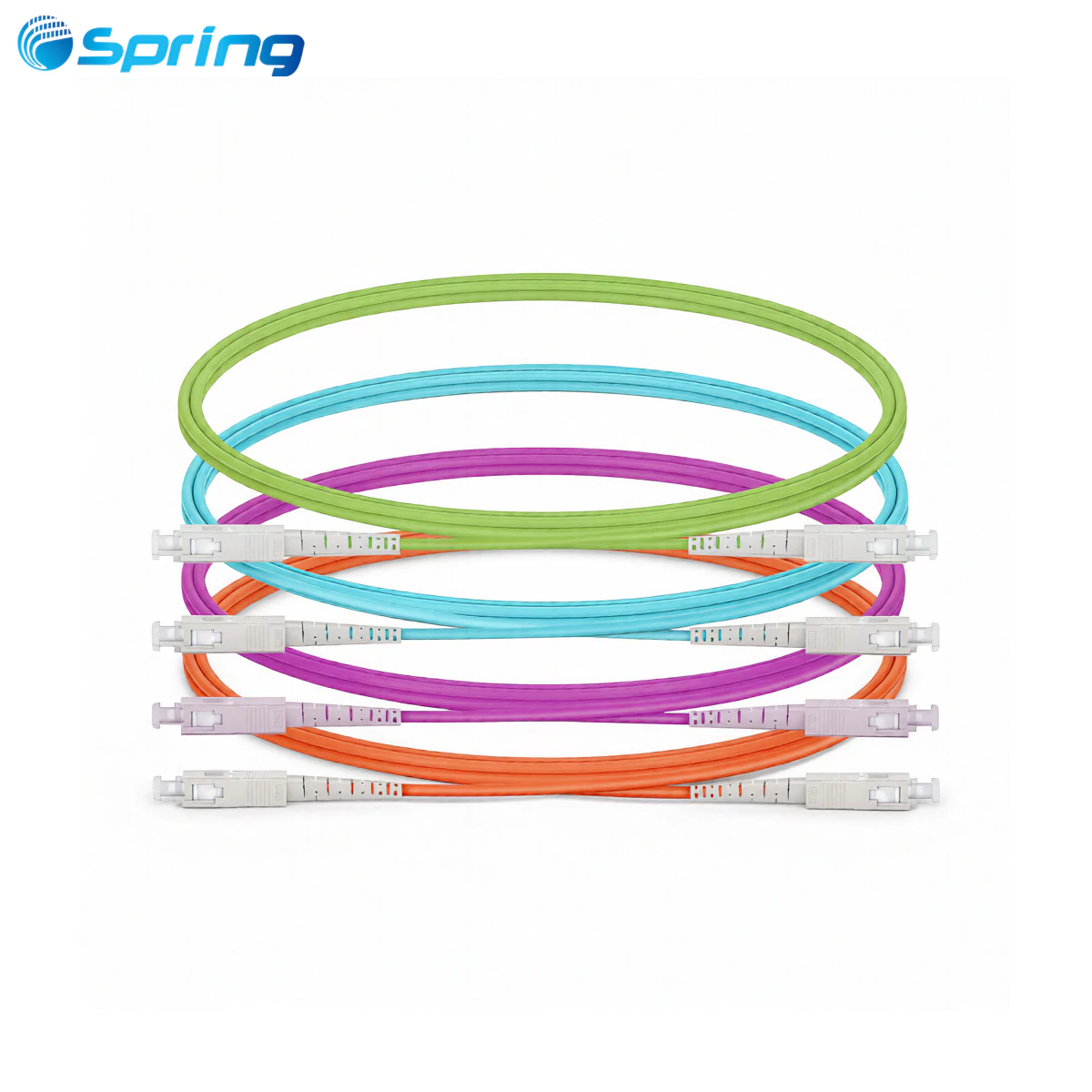

Cable de parche de fibra multimodo
Disponible enOM1 (Orange), OM2 (Orange), OM3 (Aqua), OM4 (Aqua) y OM5 (Lime Green), Los cables de fibra multimodo están optimizados para una conectividad de alcance - corta dentro de los centros de datos, LAN y las redes empresariales.

Si bien la coincidencia exacta de la calificación OM no siempre es necesaria (por ejemplo, los cables de los charcos OM3 a menudo se pueden usar con plantas OM2 u OM4), es importante usar cables de parche 50/125 con cables 50/125 y cables de parche 62.5/125 con 62.5/125 cables.

2. Por recuento de núcleo: simplex vs dúplex

Cable de parche de fibra óptica simple
Contiene una sola cadena de fibra óptica, que admite una transmisión de señal - de la forma.

Cable de parche de fibra óptica dúplex
Tiene dos hilos para la comunicación direccional de BI -. Comúnmente utilizado en transceptores e interfaces de red que requieren operaciones de envío/recepción.

3. Por tipo de conector

4. Por tipo de polaco conector

UPC (contacto ultra físico): ofrece baja pérdida de inserción; Usado en la mayoría de los cable de parche de fibra de modo -}

APC (contacto físico angulado): extremo de 8 grados en ángulo - cara para una reflexión de espalda mínima; Ideal para sistemas High - de banda, FTTH, CATV y WDM

No mezcle los cables APC y UPC, por lo que puede dañar los conectores e impactar severamente el rendimiento.

5. Por material de la chaqueta

CLORURO DE POLIVINILOChaqueta: flexible, asequible y adecuado para uso general de interior

Lszh(Bajo humo cero halógeno): Flame - retardante y no - tóxico cuando se quema

OFNP(Plenum - clasificado): Calificación de incendio más alta, adecuada para aire - de manejo de espacios

Elegir la chaqueta adecuada garantiza la seguridad y el cumplimiento en entornos específicos.

Los cables de parche de fibra óptica a menudo se usan para conectarse:

Equipo de comunicación a la planta de cable de fibra óptica

Paneles de parche a interruptores o enrutadores

Prueba de instrumentos en la red

Marcos de distribución óptica (ODF)

A pesar de ser componentes de costos - bajos, los cables de fibra ópticos de calidad pobres - pueden comprometer el rendimiento de una red completa. Los errores comunes incluyen el uso del tipo de fibra incorrecta, conectores no coincidentes o caras -- mal pulidas.

Haga coincidir el tipo de fibra: use un solo cable de parche de fibra de modo - con plantas de cable de modo-} y un cable de parche de fibra multimodo con clasificaciones OM coincidentes.

Use la codificación de color: amarillo para modo único, naranja/Aqua para multimodo, verde para conectores APC.

Verifique la compatibilidad del conector: asegúrese de que los tipos de conector coincidan con los paneles y el equipo de parche. Use cables híbridos cuando sea necesario.

Use el tipo de esmalte adecuado: UPC para uso general; APC para sistemas de rendimiento High -.

Elija la chaqueta correcta: PVC para flexibilidad, LSZH por seguridad, OFNP para espacios de plenum.

El estándar FOTP-171 describe cómo probar la pérdida de inserción de los cables de parche de fibra óptica:

Herramientas requeridas:

Fuente de luz (850 nm para multimodo, láser de 1310 nm para modo único)

Medidor de potencia de fibra óptica

Cables de parche de referencia

Procedimiento:

Use un buen cable de parche de referencia conocido para establecer una línea de base de 0 dB.

Conecte el cable de parche en prueba con un adaptador de apareamiento.

Mida la pérdida de inserción con un medidor de potencia.

Invierta el cable de parche y pruebe el otro extremo del conector.

Los cables de parche de referencia deben probarse regularmente. Deseche cualquiera con pérdidas superiores a 0,5 dB.

La limpieza es crítica. Incluso la marca - Los nuevos cables de parche pueden contener polvo debajo de la tapa del polvo. Siempre:

Inspeccione conectores utilizando un microscopio de inspección de fibra óptica (preferiblemente 100x aumento)

Limpie todas las férulas del conector utilizando herramientas de limpieza de fibra aprobadas antes del apareamiento

Evite reutilizar las tapas de polvo sucio que pueden introducir contaminantes

Los conectores contaminados o rayados son causas principales de alta pérdida de inserción.

El mal manejo puede dañar incluso los cables de parche de fibra óptica de calidad - de calidad. Los errores comunes incluyen:

Cables colgantes de los cables de los bastidores de equipos, causando estrés en el conector

EXACTIVAMENTE ARRINIZAR O BUNDLING CORRES DE PARCHA LARGO

Kinfing o inclinados los cables

Tipos de polaco conector que no coinciden

Las mejores prácticas incluyen:

Usando la longitud correcta

Soporte del cable debajo del conector

Evitar la fuerza excesiva durante la instalación o la eliminación

Inspeccionar y reemplazar rutinariamente los cables de parche dañados

El cable de parche de fibra óptica puede ser pequeño, pero su papel en una red de fibra óptica es fundamental. Desde redes de acceso FTTH hasta interconexiones del centro de datos, los cables de parche de fibra óptica confiables aseguran una conectividad perfecta, altas velocidades de datos y una pérdida de señal mínima.

Al seleccionar, manejar, realizar pruebas y mantener los cables de parches de fibra óptica correctamente, los administradores de red pueden evitar la degradación del rendimiento, reducir el tiempo de inactividad y extender la vida útil de su infraestructura de red.
