Soluciones de microcable-sopladas por aire para conductos subterráneos limitados

Autor: Hayden

1. Introducción

Microcable soplado con aire-Es un cable de fibra óptica especial con un diámetro exterior inferior a la mitad del de unCable de fibra estándar. Debido a su pequeño diámetro y propiedades mecánicas relativamente pobres,Microcable soplado con aire-no se puede implementar utilizando métodos tradicionales de instalación manual; debe instalarse medianteimplementación-volada por el airedentro de un poco más grandeMicroducto.

Actualmente, bajo tierraespacio del conductoes extremadamente limitado para ambosRed troncalyRed Metropolitanadespliegue. En comparación con los cables estándar, el usoMicrocable soplado con aire-puede ahorrar casi el 50% deespacio del conducto. Esto plantea la pregunta: ¿esTecnología de microcable soplado-por aire¿Vale la pena promocionarlo?

2. Descripción general deMicrocable soplado con aire-Tecnología

2.1 Microcables

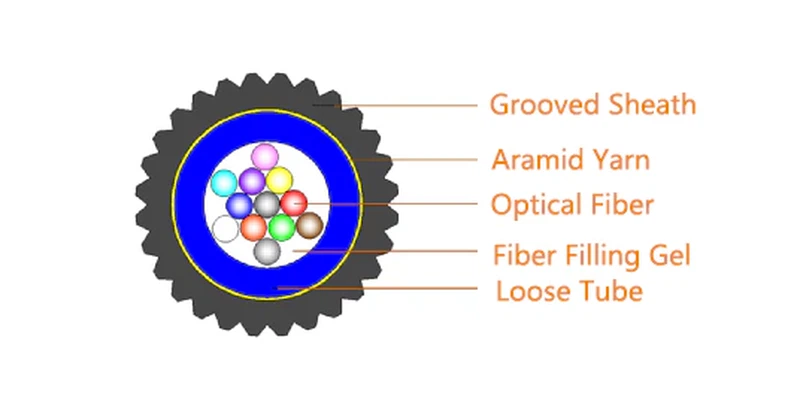

Los microcables están comúnmente disponibles enTubo CentralyVaradoestructuras.

Microcable de tubo centralofrece un mejor rendimiento de temperatura pero tiene un recuento máximo de fibras de 24, con una designación de tipo típica deGYCFXTY.

Microcable trenzadoPuede soportar hasta 576 fibras, pero tiene peores características de temperatura. Para largas-distanciasinstalación de soplado de aire-, se debe reservar una longitud de cable adicional al inicio y al final de cada sección para adaptarse a la expansión térmica. Los microcables trenzados tienen una capa protectora relativamente delgada; si está lleno de grasa, el almacenamiento-a largo plazo puede causar fugas de grasa, lo que afectarendimiento-soplado por aire. Por lo tanto, los microcables trenzados suelen utilizardiseños secos o semisecos-, con designación de tipoGCYFY.

La comparación del diámetro exterior y el área-de sección transversal entre los materiales más utilizados.microcablesycables de fibra estándar(por ejemplo, GYTA) se muestra en la siguiente tabla:

Nota: Microcables marcados con "" son diseños de tubo central; todos los demás son diseños trenzados.*

lo permitidoresistencia a la tracciónde un cable de fibra óptica generalmente aumenta con su-área de sección transversal. Por lo tanto, los microcables tienen significativamente menosresistencia a la tracciónque los cables de fibra estándar. Específicamente, los plazos permitidos a largo-y a corto-plazofuerza de aplastamientopara microcables son150 N / 450 N, menos de la mitad que los cables de fibra estándar (300 N / 1000 N).

2.2 Microductos

A MicroductoEs un tubo de plástico circular flexible con un diámetro exterior máximo de 16 mm. Esta hecho de unmaterial compuesto de silicona-plástico, generalmente con un color brillante y fácilmente distinguible. La pared exterior suele serpolietileno de alta-densidad (HDPE), y la pared interior está recubierta con una capa de lubricante sólido permanente (núcleo de silicona), a veces con canales de flujo de aire.

Dependiendo de los requisitos de instalación, los microductos se clasifican enestándaryreforzadotipos:

Microductos estándartienen paredes delgadas y se utilizan principalmente paraimplementación-volada por el airedentro existenteconductos centrales de silicona-, o se puede instalar manualmente en conductos vacíos.

Microductos ReforzadosTienen paredes más gruesas para resistir fuerzas de tracción o compresión, adecuadas para conductos que ya contienen cables o para protección en el interior.pozos de control.

La siguiente tabla resume las normas aplicables.especificaciones de microductospara diferentes tipos de microcable:

Los sistemas de microductos recién instalados suelen utilizarhaz de microductos(también llamado "cable-de conducto"), que contiene uno o más microductos-codificados por colores. La funda exterior suele ser de HDPE de un solo color.

En China, los microductos en haz se utilizan ampliamente a lo largo de los corredores de comunicación de las autopistas y comúnmente contienensiete microductos 12/9.

2.3 Microcable soplado con aire-

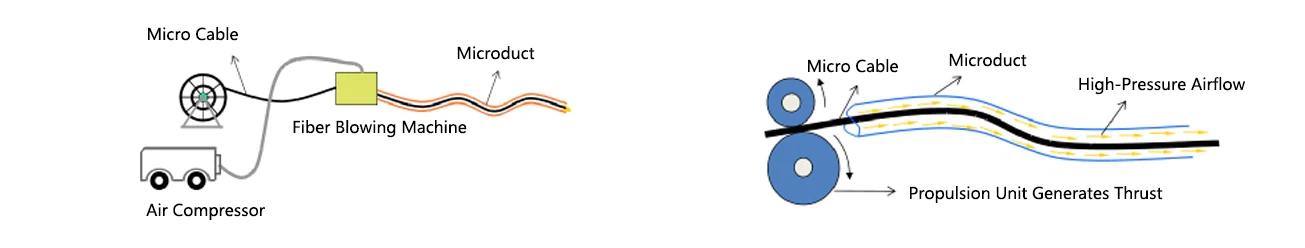

Microcable soplado con aire-se instala usando unalimentador mecánicoque empuja el cable hacia adelante mientras uncompresor de aireinyecta un flujo de aire de alta-velocidad en elmicroducto. El flujo de aire genera un empuje hacia adelante a lo largo de la superficie del cable, lo que permite una rápidaimplementación-volada por el aire. Una sola sección-soplada de aire puede exceder1.000 metros. Este principio también se aplica cuando se sopla aire-en el interior de los microductos.conductos centrales de silicona-.

3. Impacto de los microcables en la capacidad de los conductos

3.1 Conductos de la red troncal

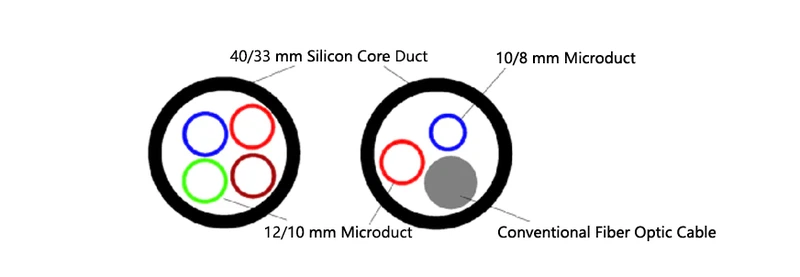

Los conductos troncales suelen utilizarConductos centrales de silicona-40/33, donde unocable de fibra estándarse instala por conducto mediante métodos-de soplado o de extracción de aire. Conmicroductos, cuatro microductos 12/10 o cinco 12/8primero se puede soplar en el conducto 40/33, cada uno con unMicrocable soplado con aire-. Incluso si ya hay un cable estándar desplegado en el conducto, al menos un microconducto todavía puede ser soplado con aire-en su interior.

UsandoTecnología de microcable soplado-por airepodermás del doble de la capacidad del conductoen términos del número de cables desplegados.

3.2 Ductos de la Red Metropolitana

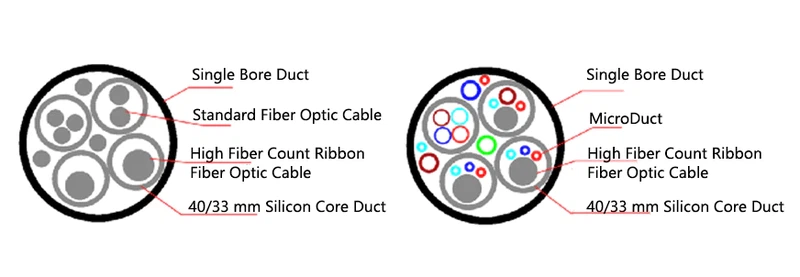

Los conductos metropolitanos se componen principalmente de:

Conductos de tubería-ciruela (7 orificios)con 32 mm de diámetro interior.

Conductos de plástico de un solo-orificiocon 100 mm de diámetro interior.

Un solo sub-conducto en una tubería-de cisterna puede acomodar de 1 a 3 cables de fibra estándar de diferentes diámetros; cada tubería-puede desplegar más de 10 cables de fibra estándar.

Al combinar diferentes tamaños de microductos, se pueden instalar manualmente varios microductos en un sub-conducto. Dado que las cintas con un alto contenido de fibra-no son adecuadas para estructuras de microcables, se debe reservar algo de espacio en los conductos para cables estándar de fibra-de gran tamaño.

En general, usandoMicrocables-soplados por aireen ductos metropolitanos puede permitirmás de 20 cables por tubería-, casi duplicando la capacidad en comparación con los cables de fibra estándar.

Para conductos de un solo-orificio, la implementación de microductos (p. ej., conductos centrales de silicona-40/33) permite que un conducto transporte aproximadamente10 cables de fibra estándaro20 cablessi utiliza cables micro y estándar.

En la práctica, para maximizar la implementación de cables estándar, algunos conductos de un solo-orificio se llenan directamente con cables estándar sin sub-conductos, logrando20+ cables por conducto, pero esto conduce a cables enredados que son propensos a dañar la cubierta durante la instalación y complica el reemplazo futuro, lo que hace que la comparación directa conmicrocables soplados con aire-inválido.

4. Comparación de costos entre cables de fibra estándar y micro

4.1 Instalación de conductos de la red troncal

Cuandoespacio del conductoes limitado, ampliar la capacidad de los ductos sin microductos requiere la construcción de nuevas rutas. Construir un conducto principal puede costar70.000–100.000 RMB/km(para 3 conductos centrales de silicona-). Por el contrario, ampliar los conductos existentes utilizandotecnología de microcable-soplado por airecostosmenos de 2.000 RMB/km(teniendo en cuenta el microducto y el microcable menos el cable estándar equivalente).

De este modo,tecnología de microcable-soplado por aireofertasimportantes ventajas de costospara conductos troncales.

4.2 Instalación de Ductos de la Red Metropolitana

Los costos del microcable consideran ambosocupación del conductoy construcción de cables. En muchas ciudades se compran ductos y los precios de las tuberías-de ciruela varían40.000–100.000 RMB/km. Si un solo tubo-de ciruelo tiene capacidad para 10 cables, elcosto del conducto por cablees4.000–10.000 RMB/km.

Tomando como ejemplo un cable de 48 fibras, los costos estimados son:

A pesar deMicrocables-soplados por airetienen un precio más alto que los cables de fibra estándar y requieren la pre-instalación de microductos, loscosto total-especialmente cuando la ocupación de los conductos-es menor que la de los cables de fibra estándar, particularmente en redes metropolitanas con altos costos de adquisición o construcción de conductos.

5. Conclusión

Microcables-soplados por aireofrecer unventaja significativa en las redes troncales. En corredores de autopistas conhaz de microductos, los microcables son una elección natural.

En los conductos metropolitanos, los microcables todavía tienen una ventaja de costos sobre los cables de fibra estándar, pero requierenequipo de soplado de aire-especializado, y sus propiedades mecánicas más débiles plantean consideraciones de seguridad enpozos de control. Esto explica la tasa de adopción actualmente más baja.

Sin embargo,microcables soplados con aire- reducir drásticamente los requisitos de mano de obra y multiplicar la capacidad de los conductos. A medida que aumentan los costos laborales yespacio del conductose vuelve más escaso, las ventajas detecnología de microcable-soplado por aireserá cada vez más evidente.
