Autor: Lisa Actualizado el: 16 de octubre de 2025
Introducción – ¿Qué son?Divisores PONen Redes de Fibra Óptica
En la arquitectura moderna de red óptica pasiva (PON), los divisores ópticos actúan como elementos importantes en el proceso de distribución de las señales ópticas de oxígeno desde un alimentador de fibra a varios otros puntos finales. Para los ingenieros de diseño involucrados en la planificación de redes de Fibra a X (FTTX), la selección de divisores ópticos balanceados o divisores ópticos no balanceados es importante para el rendimiento final y el costo final. Esta guía informativa completa analizará ambos tipos de divisores en relación con el sistema ODN pre-preterminado, lo que permitirá brindar información experta para obtener la ventaja total para el diseño de la implementación de red óptima.

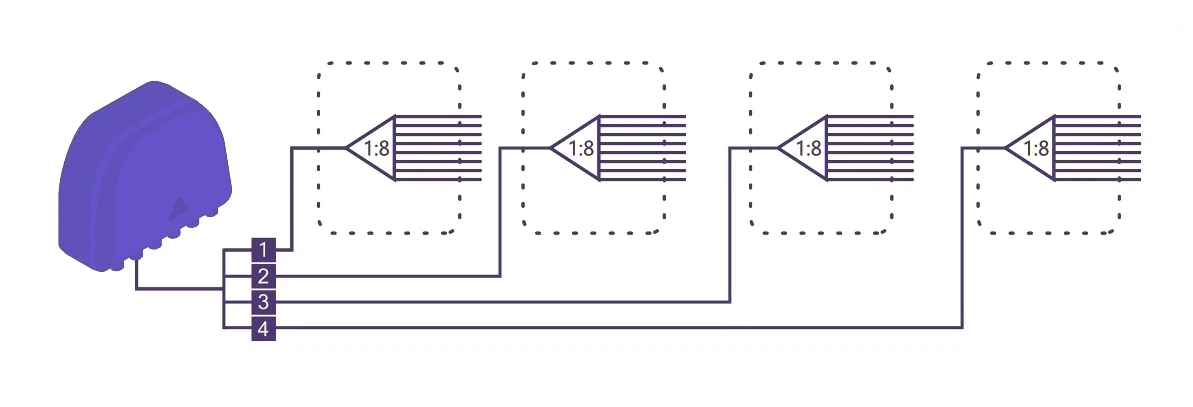

¿Qué son los divisores ópticos balanceados - Distribución igual de energía?
Un divisor óptico balanceado es aquel en el que la potencia óptica que se alimenta al divisor se distribuye equitativamente entre los puertos de salida funcionales, lo que los hace adecuados para cualquier operación en la que se deban mantener niveles de señal iguales entre todos los terminales.

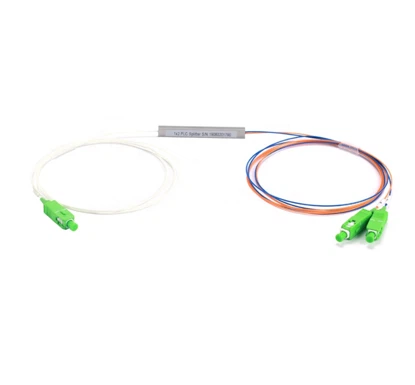

Técnico, por ejemplo - En un divisor balanceado de 1 x 4, todas las salidas consumirían aproximadamente el 25% del resultado en la potencia óptica entrante general. Esto permite igual rendimiento con todos los clientes conectados a un sistema equilibrado para teleoperadores.
Algunos puntos clave relacionados con los divisores equilibrados:
Pérdida de inserción– La pérdida teórica es de aproximadamente 6 dB por puerto de salida y se experimentará con dispositivos prácticos que generalmente muestran una señal reducida de ~7 dB debido al exceso de pérdida y la pérdida del conector.
Topología de red– Toma la forma de una estrella en la que cada salida independiente requiere un tendido de fibra dedicado de regreso a la oficina central o al gabinete de distribución.
ODN o utilización de fibra– Debido al mayor número de fibras del núcleo incorporadas, el contenido de material aumenta y, naturalmente, siendo el número de horas de mano de obra necesarias para la instalación un factor esencial en el trabajo integral que realiza elMejores prácticas de implementación de la Fiber Broadband Associationguías indicadas

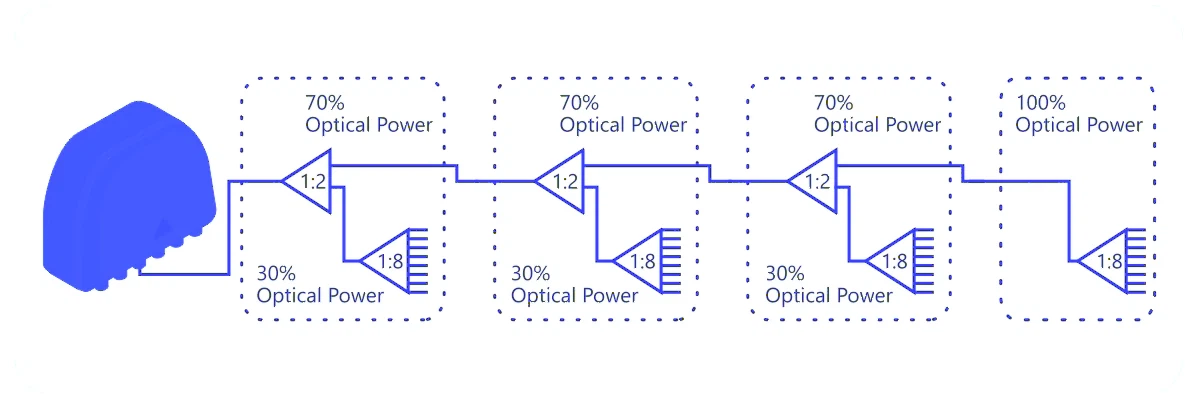

¿Qué es un desequilibrado?divisor óptico? Optimización de redes en cascada
Un divisor óptico no balanceado utiliza una distribución no-equitativa de potencia óptica, envía más potencia óptica a los puertos en cascada para una mayor distribución y menos potencia óptica a los puertos de entrega locales. Aquí es donde la topología en cascada óptima es una condición sine qua non en las implementaciones PON.
Ejemplo técnico: un divisor no balanceado 1×2 podría enviar el 70% de la potencia óptica al puerto en cascada (próxima distribución) y el 30% a los puertos de usuario locales.
Características clave de los divisores desequilibrados:
Pérdida de inserción:Puertos en cascada (70% de asignación de energía) con una pérdida de aproximadamente 2 dB, puertos locales (30% de potencia) con una pérdida de aproximadamente 6 dB
Arquitectura en cascada:Convierte productos para conectar en cascada más de un divisor; normalmente una cascada de cuatro niveles permite 16 usuarios desde un núcleo de fibra (núcleo de fibra tendido entre cajas) según los principios que se muestran enGuía de diseño del FTTH Council Europe
Eficiencia de la fibra:Reduce en gran medida la fibra en sitio desde/hacia los puntos de distribución, reduciendo así notablemente los costos de instalación.
Divisores equilibrados y desequilibrados: comparación técnica directa
Criterios de evaluación |
Divisor equilibrado |
Divisor desequilibrado |
|
Distribución de energía |
Igual en todos los puertos |
Desigual (cascada vs. local) |
|
Topología PON |
Arquitectura estelar |
Arquitectura en cadena/cascada |
|
Consumo de fibra |
Mayor uso del núcleo de fibra |
Requisitos mínimos de fibra-interbox |
|
Consideraciones de costos |
Mayores costes de material y mano de obra. |
Reducción de costes de instalación y fibra. |
|
Aplicaciones óptimas |
Áreas urbanas de alta-densidad |
Redes rurales/de largo-alcance |
Cuándo utilizar divisores balanceados en redes FTTX
Despliegues urbanos densos: los clústeres de uso altamente concentrados necesitan aplicaciones de corto-alcance
Aplicaciones de topología en estrella: redes en las que el divisor sirve directamente a una cantidad finita de suscriptores
Aplicaciones de nivel de potencia uniforme: aquellas en las que todos los puntos finales necesitan niveles de potencia iguales
Usos más aplicables de divisores desequilibrados en infraestructura PON
Divisor PLC desequilibrado 1*5
·IL:16,8 dB.
·RL mín.: 55 dB.
·G657.A1 Fibra.
·1260~1650nm.
·Ratios de división del 85/15%.
·Conector SC,LC,FC.
Divisor PLC desequilibrado 1*9
·IL:16,5dB.
·RL mín.: 55 dB.
·G657.A1 Fibra.
·1260~1650nm.
·Ratios de división del 70/30%.
·Conector SC, LC,FC.
Divisor PLC desequilibrado 1*17
·IL:19,7dB.
·RL mín.: 55 dB.
·G657.A1 Fibra.
·1260~1650nm.
·Ratios de división del 70/30%.
·Conector SC,LC,FC.
Aplicaciones de larga-recorrido: especialmente apropiadas para su instalación en cascada a lo largo de calles o líneas aéreas de fibra.
Aplicaciones rurales: presta servicios enriquecidos a suscriptores geográficamente separados con una infraestructura de fibra mínima. Avanza el esfuerzo del Fondo de Oportunidad Digital Rural de EE.UU.
Uso residencial grande: esto incluye implementaciones en villas, unidades de vivienda múltiple (MDU) y combinaciones similares a campus- donde núcleos de fibra única proporcionan múltiples puntos finales a través de división en cascada.
Redes de edificios de gran altura: permite la transmisión en cascada de señalización en varios pisos por edificio mediante la optimización de la fibra principal-
ODN pre-conectorizadoSoluciones de acceso: aceleración de ambos tipos de divisores
Modernocajas de distribución óptica pre-conectorizadasTransforme la instalación del divisor al incluir componentes-con terminación de fábrica en carcasas resistentes y ambientales. De este modo, mejoran en gran medida la eficiencia de la instalación de diseños de divisores equilibrados y desequilibrados.
Cómo funcionan las soluciones ODN pre-conectorizadas:
Conectar-y-jugar:Los módulos divisores-ensamblados en fábrica con cables flexibles conectorizados eliminan la necesidad de realizar empalmes por fusión en campo.
Dispositivos probados:Cada divisor y conector se prueba rigurosamente-previamente en cuanto a sus valores de pérdida de inserción y rendimiento de la señal, según los estándares de rendimiento IEC 61753-1.
Mecanismo de protección:La carcasa con clasificación IP68 protege el funcionamiento confiable en entornos exteriores con varias opciones de montaje
Configurabilidad:Permite módulos divisores balanceados para topologías en estrella y módulos divisores no balanceados para arquitecturas de tipo cascada-
Beneficios de las cajas de distribución de fibra pre-conectorizadas:
Implementación FTTX más rápida:El tiempo de instalación se reduce hasta en un 60 % en comparación con las soluciones que implican empalme en campo.
Menos costo de mano de obra:Reduce considerablemente la necesidad de técnicos de empalme altamente-calificados
Mayor confiabilidad:Reducción de errores de campo resultantes de pruebas y terminaciones en fábrica.
Infraestructura de red escalable:Admite hasta 18 puertos de derivación en un gabinete en una variedad de relaciones de divisor
Conclusión: Seleccionar la estrategia de divisor adecuada para su ODN
Se deben seleccionar divisores ópticos balanceados para PON de topología en estrella con alta densidad de usuarios y requisitos de corto alcance. En estas aplicaciones, el costo de la fibra es secundario a la facilidad de implementación.
Se deben elegir divisores ópticos no balanceados para arquitecturas de redes ópticas basadas en cascada-que requieren un largo alcance o un alto grado de utilización de fibra en un entorno de red ramificada.
En cualquier caso, la configuración del divisor utilizada en combinación con los sistemas de distribución óptica pre-conectorizados de SpringOptical le brinda al operador de red la capacidad para implementaciones FTTX optimizadas que permiten un rendimiento equilibrado, finanzas y capacidades de expansión con instalaciones rápidas y sin errores-.
Los lectores que requieran especificaciones técnicas detalladas para su implementación comercial deben consultar la documentación del proveedor disponible en cualquiera de los líderes de la industria, comoCorningComunicaciones Ópticas oCommScope.
