I . aplicación

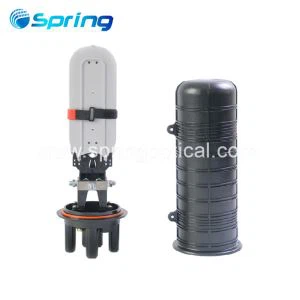

El cierre de domo GIS-M5/RS-AM es un miembro del cierre del domo, utilizado para la conexión directa de los productos en el proceso de transmisión óptica y protege la conexión conjunta .
II . característica
· Todos los indicadores de rendimiento cumplen con los requisitos de los últimos estándares nacionales
· El cuerpo de la caja exterior está hecho de plásticos de ingeniería de alta resistencia . Tiene características de peso ligero, alta resistencia mecánica, antienvejecimiento, resistencia de corrosión fuerte, resistencia al rayo y una larga vida útil de la vida .
· Hay 4 puertos de cable circulares y 1 puerto ovalado . El puerto ovalado se puede usar para un bucle de cable a través de .
· Se puede usar para la instalación de poste, pared y subterráneo con buen rendimiento de sellado .
· Las bandejas de empalme de estructura apilada hacen que la configuración del núcleo de fibra sea flexible; El dispositivo de conexión a tierra de aislamiento independiente lo hace seguro y fácil de operar; La configuración del núcleo de fibra óptica, la expansión y la conexión a tierra del cable son flexibles, convenientes y seguros
· La bandeja de empalme tiene una ranura especial para un divisor PLC (1: 8 o 1:16) .
III . Índice técnico
·Fiber radius of curvature: >40 mm
· Pérdida adicional del disco óptico:<0.01dB
· Rango de temperatura: -20 grado ~ + 60 grado
·Anti lateral pressure: >2000N/10cmShock resistance:>20N.m
· Nivel de protección: IP68
IV . Tamaño del producto
V . especificación
| Tipo | GJS-M5/RS-Ams | GJS-M5/RS-AM | GJS-M5/RS-AM2 |
|---|---|---|---|
| Tamaño (mm) (d × h) | Φ230 × 325 | Φ230 × 440 | Φ230 × 440 |
| Puertos de cable | 1 puerto ovalado, 4 puertos circulares | 1 puerto ovalado, 4 puertos circulares | 1 puerto ovalado, 4 puertos circulares |
| Diámetro del cable (mm) | Φ7 ~ Φ25 | Φ7 ~ Φ25 | Φ7 ~ Φ25 |
| Capacidad de bandeja de empalme | 24 (un solo núcleo) | 24 (un solo núcleo) | 72 (un solo núcleo) |
| Número máximo de bandejas de empalme | 6 | 6 | 4 |
| Capacidad central máxima | 144 (un solo núcleo) | 144 (un solo núcleo) | 288 (un solo núcleo) |
| Tipo de sellado | Sello fiscoso | Sello fiscoso | Sello fiscoso |
| Tamaño de embalaje (mm)/Cantidad | 490 × 420 × 720 / 8pcs | 540 × 485 × 465 / 4pcs | 540 × 485 × 465 / 4pcs |
| Peso (kg) | 21 | 14 | 13 |
VI . Instalación
1. Desmontaje del cable óptico:
Cable de bucle (cable ininterrumpido): marque el punto de corte de la vaina, desplácese unos 180 cm o de acuerdo con los requisitos relevantes .
Cable roto: despegar un par de cables ópticos para conectarse, retire la capa protectora del cable de la marca, despegue 120 cm de vaina y mantenga la integridad interna
2. Abra el puerto: Según el requisito, use una sierra para cortar el puerto de cable .
3. Ponga el tubo con frase térmico en el cable pelado e inténtelo en el cierre .
4. Después de que el cable óptico ingresa a la caja, bloquea con una abrazadera de manguera, arregle la columna reforzada con un prensador e introduzca los cables atracados en la bandeja de empalme para empalme .
5. envuelva la unión entre el cable óptico y el tubo de retrégase de calor con papel de aluminio para evitar sobrecalentarse y dañar el cable . Caliente el cable con una antorcha hasta que el tubo de retiro de calor esté completamente conectado al puerto . espera hasta que se enfríe naturalmente (al calentar el puerto de oval.
6. Instalación de la cubierta: Después de completar la operación, coloque un anillo de sellado en el surco de la base, coloque la cubierta y bloquee la abrazadera de plástico .
7. Operación de montaje de pared y polo:
Montaje de pared: bloquee la caja firmemente con el aro y finalmente conéctela a la pared con pernos de expansión
Montaje de poste: use un conector de polo para conectar el cuerpo de la caja al cuerpo de la columna con un aro
