Alcance de la aplicación

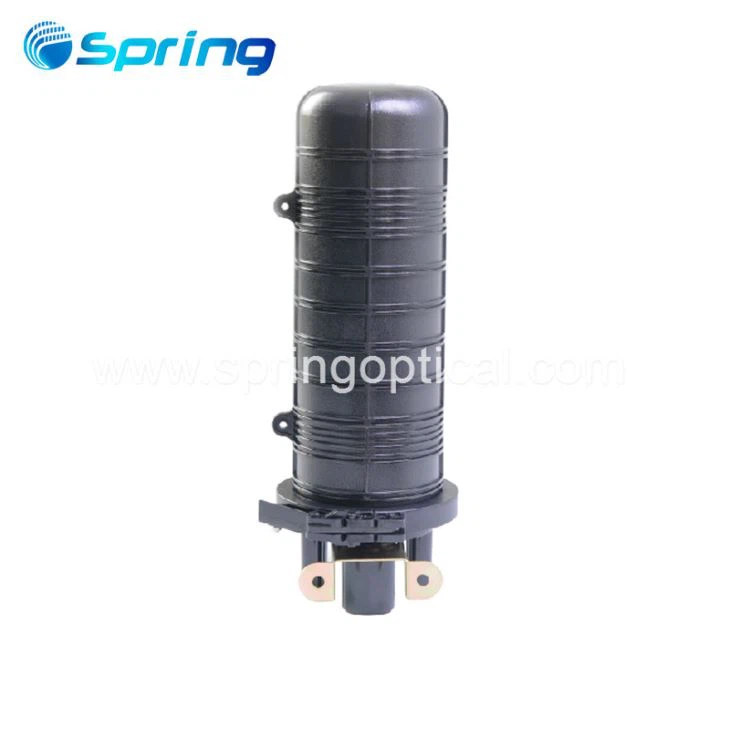

Este manual de instalación se adapta al cierre de empalme de fibra óptica (en adelante abreviado como FOSC), como la guía de la instalación adecuada.
El alcance de la aplicación es: antena, subterránea, montaje en la pared, montaje en conductos y montaje en el pozo de mano. La temperatura ambiente varía de –40 grados a +65 grado.
Estructura y configuración básicas
2.1 dimensión y capacidad
| Dimensión exterior (altura x diámetro) | 435 mm × 190 mm |
Peso (excluyendo la caja exterior) | 2350 g— 2600g |
Número de puertos de entrada\/salida | 5 piezas en general |
Diámetro del cable de fibra | Φ8mm-φ25 mm |
Capacidad de FOSC | Bunchy: 12-96 (núcleos), cinta: hasta 288 (núcleos) |
2.2 Componentes principales
| No. | Nombre de los componentes | Cantidad | Uso | Observaciones |
1 | Cubierta fosc | 1 pieza | Protección de empalmes de cable de fibra en todo | Altura x diámetro |
2 | Bandeja de empalme de fibra óptica (FOST) | Max. 6 bandejas (Bunchy) | Fijación de la manga protectora y fibras de sujeción de calor | Adecuado para: Bunchy: 12,24 (núcleos) Cinta: 6 (piezas) |
3 | Bandeja de retención de fibra | 1 PCS | Sosteniendo fibras con capa protectora | |
4 | Base | 1 conjunto | Fijar estructura interna y externa | |
5 | Aro de plástico | 1 set | Fijar entre la cubierta FOSC y la base | |
6 | Accesorio de sello | 1 pieza | Sellado entre la cubierta FOSC y la base | |
7 | Válvula de prueba de presión | 1 set | Después de inyectar aire, se usa para pruebas de presión y sellado | Configuración según el requisito |
8 | Dispositivo derivado de la tierra | 1 set | Derivando partes de metal de los cables de fibra en FOSC para conexión a tierra | Configuración según el requisito |
2.3 Accesorios principales y herramientas especiales
| No. | Nombre de los accesorios | Cantidad | Uso | Observaciones |
1 | Manga protectora con reducción de calor | Protección de empalmes de fibra | Configuración según la capacidad | |
2 | Corbata de nylon | Fijar fibra con capa protectora | Configuración según la capacidad | |
3 | Manga de fijación con protección contra el calor (single) | Fijar y sellar cable de fibra única | Configuración según el requisito | |
4 | Manga de fijación con reducción de calor (masa) | Fijar y sellando masa de cable de fibra | Configuración según el requisito | |
5 | Ramificación | Cables de fibra ramificados | Configuración según el requisito | |
6 | Alambre | 1 pieza | Poner a pasar entre dispositivos a tierra | |
7 | Desecante | 1 bolsa | Poner en FOSC antes de sellarse para desecar el aire | |
8 | Papel de etiquetado | 1 pieza | Fibras de etiquetado | |
9 | Llave de llave especial | 1 pieza | Tuerca de apriete del núcleo reforzado | |
10 | Aro de metal | 1 set | Para el montaje de la pared y el abrazo de poste | |
11 | Tubo búfer | decidido por los clientes | Engastado a las fibras y fijado con FOST, manejando el búfer. | Configuración según el requisito |
12 | Papel de aluminio | 1 pieza | Proteger el fondo de FOSC |
Spring Optical Communication es uno de los fabricantes y proveedores de cajas de cierre de empalme de empalme vertical de fibra óptica más grande y mejor GJS-D001 con una rica experiencia. Bienvenido a comprar nuestros productos de alta calidad o al por mayor nuestra caja de cierre de empalme de fibra óptica GJS-D001 personalizada personalizada en stock con nuestra fábrica. Además, la muestra gratuita también está disponible si es necesario.
