Alcance de la aplicación
Este manual de instalación es traje para el cierre de empalme de fibra óptica (en adelante abreviado como FOSC), como la guía de la instalación adecuada.
El alcance de la aplicación es: aérea, subterránea, montaje en pared, montaje en la pared en conductos y orificio de mano. La temperatura ambiente varía de -40 a +65 grado.
Estructura y configuración básicas
2.1 dimensión y capacidad
| Dimensión exterior (LXWXH) | 390×210×120 |
Peso (excluyendo la caja exterior) | 1900g-2100g |
Número de puertos de entrada\/salida | 6 puertos |
Diámetro del cable de fibra | Φ7 - φ16 (mm) |
Capacidad de FOSC | Bunchy: 6—96 (núcleos) |

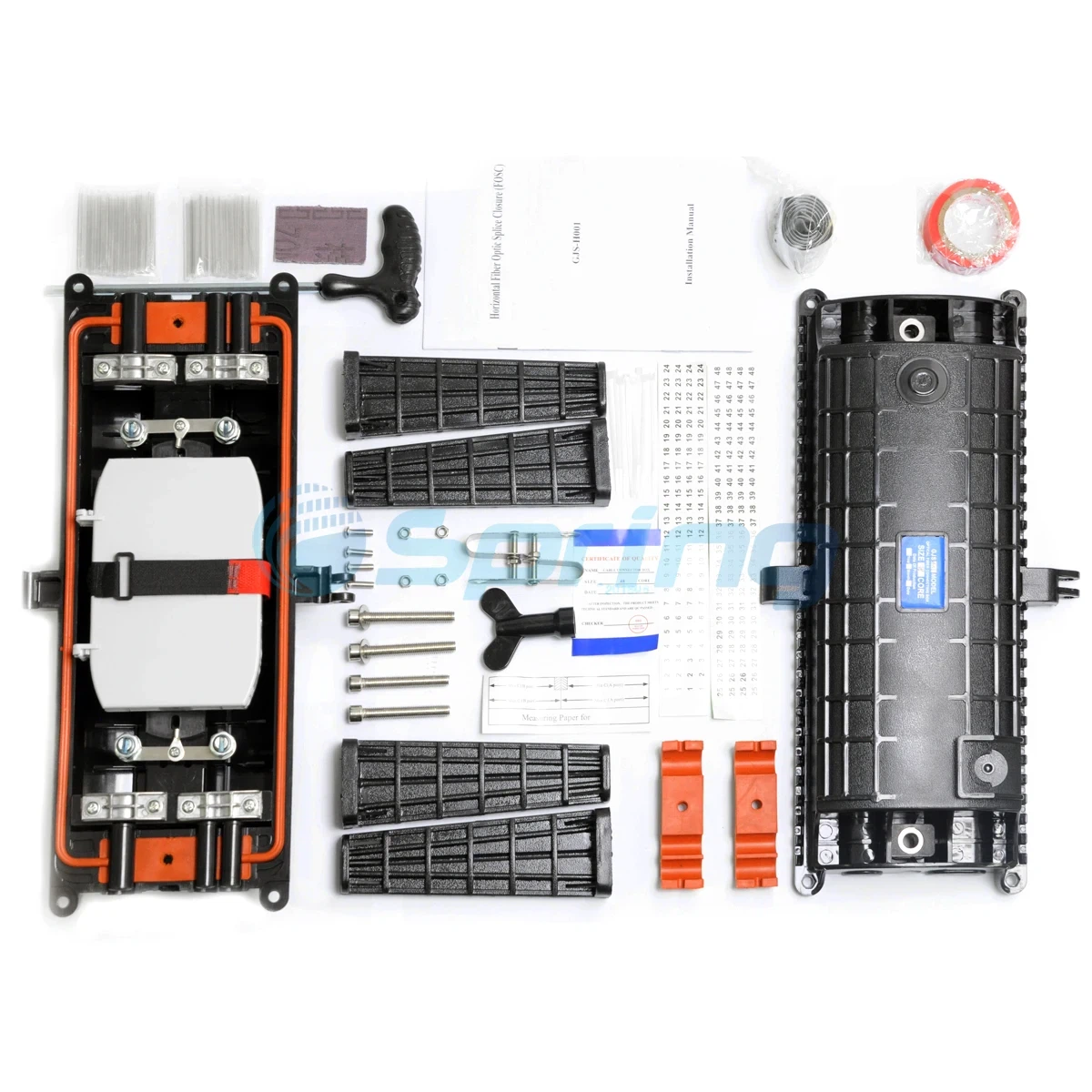

2.2 Componentes principales
| No. | Nombre de los componentes | Cantidad | Uso | Observaciones | |
1 | Alojamiento | 1 set | Protección de empalmes de cable de fibra en todo | Diámetro interno: | |
2 | Alojamiento | 1 set | Protección de empalmes de cable de fibra en todo | Diámetro interno: | |
3 | Placa de insertar | 2 pares | Arreglando la carcasa | 175x56x30 (mm) | |
4 | Bandeja de empalme de fibra óptica | Bandejas Max.4 (Bunchy) o Max.4 bandejas (cinta) | Fijación de la manga protectora y fibras de sujeción de calor | Adecuado para: Bunchy: 6,8,12,16,24 (núcleos) Cinta: 3 (piezas) | |
5 | Base | 1 set | Fijar cable de fibra, núcleo reforzado y FOST | ||
6 | Accesorio de sello | 1 set | Sellado entre la cubierta FOSC y el fondo FOSC | ||
7 | Perno fijo | 4 piezas | Arreglando la casa | ||
2.3 Accesorios principales y herramientas especiales
| No. | Nombre de los accesorios | Cantidad | Uso | Observaciones |
1 | Manga protectora con reducción de calor | Protección de empalmes de fibra | Configuración según la capacidad | |
2 | Corbata de nylon | Fijar fibra con capa protectora | Configuración según la capacidad | |
3 | Cinta de aislamiento | 1 rollo | Aumento del diámetro del cable de fibra para una fácil fijación | |
4 | Cinta de sello | 1 rollo | Diámetro de agrandamiento del cable de fibra que se adapta al ajuste de sello | Configuración según la especificación |
5 | Gancho colgante | 1 set | Para uso aéreo | |
6 | Alambre | 1 pieza | Poner a pasar entre dispositivos a tierra | Para pasar según el requisito real |
7 | Tela abrasiva | 1 pieza | Rascando cable de fibra | |
8 | Papel de etiquetado | 1 pieza | Fibra de etiquetado | |
9 | M8 llave especial especial | 1 piezas | Fijación de pernos de carcasa e insertar placa | |
10 | M10 llave especial | 1 pieza | Tuerca de apriete del núcleo de reforzamiento | |
11 | Papel de medición | 1 pieza | Para medir el círculo, del cual su diámetro se agranda con cinta de sello | |
12 | Manual de instrucciones | 1 pieza | Instalación estándar |
2.4 paquete
| NO. | especificación | Tamaño de cartón (CM) | capacidad | N.W | Observaciones |
1 | caja interna | 40*20*12.5 | 1 por ciento | 2. 1-2. 2kg | Configuración según el peso |
2 | caja exterior | 60*40.5*42 | 10 por ciento | 21-22 kg | Configuración según el peso |
