Spring Optical Communication es uno de los mejores y más grandes cables dac sfp28 de 25 g|Cobre de conexión directa para fabricantes y proveedores de centros de datos con amplia experiencia. Bienvenido a comprar nuestros productos de alta calidad o vender al por mayor nuestro cable dac sfp28 de 25 g personalizado|Cobre de conexión directa para centros de datos en stock en nuestra fábrica. Además, también hay disponible una muestra gratuita si es necesario.

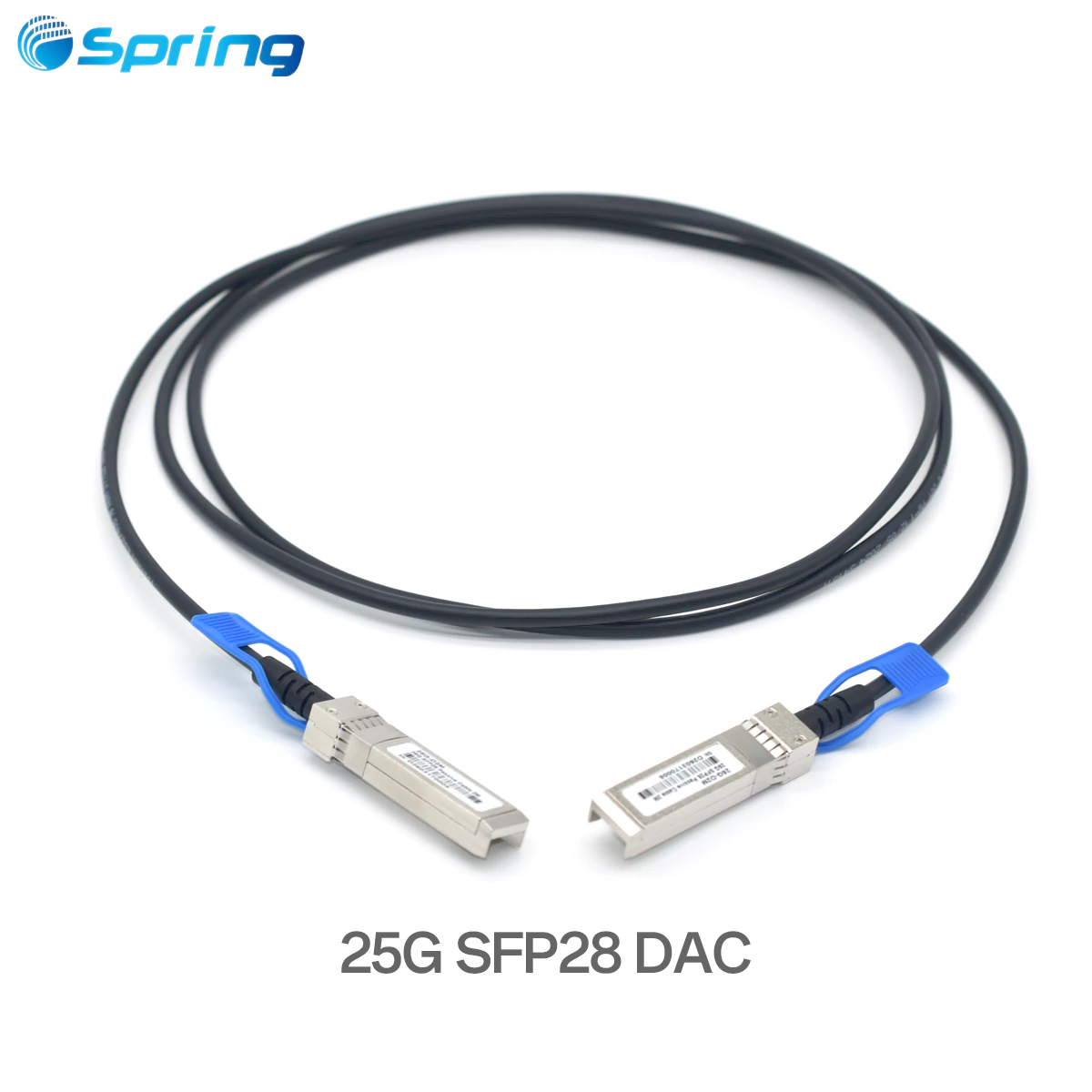

¿Qué es el DAC 25G SFP28 para centros de datos?

SFP+ Direct Attach Cable

25G SFP28 DAC es un cable de cobre pasivo de conexión directa diseñado para interconexiones Ethernet de alta-velocidad 25G.

Se utiliza para conexiones de corta-distancia en centros de datos, clústeres informáticos de alto-rendimiento y redes empresariales.

Proporciona baja latencia, bajo consumo de energía y conectividad rentable-.

También es compatible conCable de conexión directa SFP+soluciones, lo que lo hace ideal para actualizar de redes 10G a 25G.

En Spring Optical, ofrecemosCables DAC 25G SFP28con estricto control de calidad, rendimiento estable y entrega global rápida.

Ventajas clave del DAC 25G SFP28

El DAC 25G SFP28 admite transmisión de alta velocidad-de hasta 25 Gbps

Alternativa-rentable a los transceptores ópticos

Bajo consumo de energía con diseño de cobre pasivo

Conectable-en caliente para una fácil instalación

Disponible enDAC SFP28 25G 3m, 2 m y longitudes personalizadas

Características del cable DAC 25G SFP28

Diseño de estructura twinax de cobre de alta-velocidad

EEPROM integrada para identificación de dispositivos

Totalmente compatible con IEEE 802.3by y SFP28 MSA

Excelente rendimiento de blindaje EMI

Compatible con versiones anteriores deCable SFP+ DACyCable DAC SFP+configuraciones

100% probado en fábrica para rendimiento y confiabilidad.

Aplicaciones del DAC 25G SFP28

Centros de datos Ethernet 25G

Clústeres de informática de alto rendimiento (HPC)

Sistemas InfiniBand y Fibre Channel 25G

Servidores-de alta gama y sistemas de almacenamiento

Conmutadores de red de Metro y conexión cruzada-

Migración desdeCable SFP+ DACa infraestructura DAC 25G SFP28

Cable 25G SFP28 DAC frente a SFP+ DAC

Característica	25G SFP28 DAC	Cable SFP+DAC
Velocidad de datos	25G	10G
Densidad	Más alto	Estándar
Consumo de energía	Más bajo	Más alto
Solicitud	Centros de datos 25G	Redes 10G

Personalización y servicio OEM

Ofrecemos:

Longitudes de cable personalizadas (0,5 m – 5 m)

Personalización de la compatibilidad del conector

Servicios de etiquetado y branding.

Personalización del embalaje

Fabricación OEM/ODM

Apoyamos a operadores, distribuidores e integradores de sistemas de telecomunicaciones en todo el mundo.

¿Por qué elegir Spring Optical?

Capacidad de fabricación interna-

Estricto sistema de control de calidad

Entrega rápida y envío global.

Amplia experiencia en proyectos de data center y telecomunicaciones.

Sirviendo a clientes en más de 100 países

Productos relacionados

Cable de conexión directa SFP+

Cable SFP+DAC

CAD 100G QSFP28

Transceptor óptico SFP28

Preguntas frecuentes

P: ¿Qué es el DAC 25G SFP28?

R: 25G SFP28 DAC es un cable de cobre pasivo que se utiliza para interconexiones de corta-distancia 25G de alta-velocidad.

P: ¿Dónde se utiliza el DAC 25G SFP28?

R: Se utiliza en centros de datos, clústeres de HPC y redes empresariales.

P: ¿Qué longitudes de cable están disponibles?

R: Las longitudes estándar incluyen 1 m, 2 m y DAC SFP28 25G 3 m.

P: ¿Cuál es la diferencia entre el cable SFP28 y SFP+ DAC?

R: SFP28 admite 25G, mientras que el cable SFP+ DAC admite transmisión de 10G.

P: ¿Es 25G SFP28 DAC compatible con el cable de conexión directa SFP+?

R: Sí, admite compatibilidad con versiones anteriores en determinados entornos de red.

P: ¿Para qué se utiliza DAC SFP28 25G 3m?

R: Se utiliza para conexiones de corta-distancia entre conmutadores y servidores.

Obtenga una cotización para 25G SFP28 DAC

¿Busca un proveedor confiable?

Spring Optical ofrece alta-calidadCables DAC 25G SFP28con un rendimiento estable y precios competitivos.

👉 Contáctenos hoy para obtener una cotización dentro de las 24 horas.

Etiqueta: 25G SFP28 DAC, DAC SFP28 25g 3 m, cable de conexión directa SFP+, cable SFP+ DAC, cable DAC SFP+

Especificaciones de rendimiento

Calificaciones máximas absolutas

Estos valores representan el umbral de daño del módulo. La tensión que excede cualquiera de las clasificaciones máximas absolutas individuales puede causar daños catastróficos inmediatos al módulo incluso si todos los demás parámetros están dentro de las condiciones de funcionamiento recomendadas.

Tabla.1 Calificaciones máximas absolutas

Parámetro	Símbolo	mín.	máx.	Unidad
Voltaje de suministro máximo	vcc	0	3.6	V
Temperatura de almacenamiento	ts	-40	85	grado
Humedad relativa	RH	5	95	%

Tabla.2 Condiciones de funcionamiento recomendadas

Parámetro	Símbolo	mín.	Típico	máx.	Unidad
Temperatura del caso operativo	Tc estándar	0	25	70	grado
Temperatura de almacenamiento	ts	-40		125	grado
Voltaje de la fuente de alimentación	vcc	3.13	3.30	3.47	V
Corriente de suministro de energía	CPI	0.001			mamá
Disipación de energía	PD			0.003	W
Humedad relativa	RH	5		95	%
Voltaje en la entrada LVTTL	vilvttl	-0.3		CCV3+0.2	V
Velocidad de datos			25		Gbps

Tabla.3 Dominio de frecuencia

Artículo	Parámetro de prueba	IEEE802.3 por especificación
1	Pérdida de inserción diferencial (SDD21)	Pérdida de inserción máxima a 12,8906 Ghz -22,48 dB Pérdida de inserción mínima a 12,8906 Ghz -8 dB
2	Pérdida de inserción diferencial (SDD21)	Pérdida de inserción máxima a 12,8906 Ghz -22,48 dB Pérdida de inserción mínima a 12,8906 Ghz -8 dB
3	Pérdida de retorno diferencial (SDD22)	-16.5+2xSQRT(f) de 0,01 a 4,1 GHz -10.66+14xLog10(f/5,5) de 4,1 a 19 GHz

4	Pérdida de retorno diferencial (SDD11)	-16.5+2xSQRT(f) de 0,01 a 4,1 GHz -10.66+14xLog10(f/5,5) de 4,1 a 19 GHz

5	Reflexión en modo común (SCC22)	-2 dB a 0,01 a 19 GHz
6	Reflexión en modo común (SCC11)	-2 dB a 0,01 a 19 GHz
7	Conversión de modo común (SCD22)	-22+(20/25,78)(f) @ 0,01 a 12,89 GHz -15+(6/25,78)(f) de 12,9 a 19 GHz

8	Conversión de modo común (SCD11)	-22+(20/25,78)(f) @ 0,01 a 12,89 GHz -15+(6/25,78)(f) de 12,9 a 19 GHz

9	Pérdida de conversión diferencial a modo común (SCD12)	-10 dB a 0,01 a 12,89 GHz -27+(29/22)*(f) @ 12,9 a 15,7 GHz -6,3 dB a 15,71 a 19 GHz


10	Pérdida de conversión diferencial a modo común (SCD21)	-10 dB a 0,01 a 12,89 GHz -27+(29/22)*(f) @ 12,9 a 15,7 GHz -6,3 dB a 15,71 a 19 GHz

Tabla.4 Dominio del tiempo

Artículo	Parámetro de prueba	Especificación (propuesta)
1	Intra-sesgo*
	1M	20ps máx.
	1.5M~2M	25 ps máx.
	2.5M~3M	30ps máx.
2	Impedancia diferencial Tiempo de subida: 14ps (20%~80%)	100 +/- 10 ohmios
3	Pérdida de inserción* (SDD21) para 1M	a) 0,6 GHz: -2,11 dB máx.
		b) 1,25 GHz: -2,88 dB máx.
		c) 2,50 GHz: -3,78 dB máx.
		d) 3,25 GHz: -4,95 dB máx.
		e) 5,0 GHz: -5,82 dB máx.
3	Pérdida de inserción* (SDD21) para 1,5 millones	a) 0,6 GHz: -2,13 dB máx.
		b) 1,25 GHz: -3,24 dB máx.
		c) 2,50 GHz: -4,44 dB máx.
		d) 3,25 GHz: -5,99 dB máx.
		e) 5,0 GHz: -6,90 dB máx.
3	Pérdida de inserción* (SDD21) para 2M	a) 0,6 GHz: -2,32 dB máx.
		b) 1,25 GHz: -3,76 dB máx.
		c) 2,50 GHz: -5,26 dB máx.
		d) 3,25 GHz: -7,20 dB máx.
		e) 5,0 GHz: -8,14 dB máx.
3	Pérdida de inserción* (SDD21) para 2,5 millones	a) 0,6 GHz: -2,58 dB máx.
		b) 1,25 GHz: -3,74 dB máx.
		c) 2,50 GHz: -5,27 dB máx.
		d) 3,25 GHz: -6,15 dB máx.
		e) 5,0 GHz: -8,38 dB máx.
3	Pérdida de inserción* (SDD21) para 3M	a) 0,6 GHz: -2,86 dB máx.
		b) 1,25 GHz: -4,24 dB máx.
		c) 2,50 GHz: -6,02 dB máx.
		d) 3,25 GHz: -6,99 dB máx.
		e) 5,0 GHz: -9,50 dB máx.

Notas:

Los elementos 1 y 3, diferentes requisitos de diámetro y longitud, diferentes especificaciones

Tabla 5 Definiciones de pines

ALFILER	Símbolo	Descripción	Observaciones
1	VET	Tierra del transmisor (común con tierra del receptor)	La tierra del circuito está aislada de la tierra del chasis.
2	Fallo_Tx	Fallo del transmisor. No compatible
3	Tx_Desactivar	Transmisor desactivado. Salida láser desactivada en alto o abierto	Disabled: TDIS>2V o abierto Habilitado: TDIS<0.8V
4	ASD	Línea de datos de interfaz serie de 2 cables	Se debe elevar con 4,7 k – 10 k ohmios en la placa principal a un voltaje entre 2 V y 3,6 V.
5	SCL	Línea de reloj de interfaz serie de 2 cables
6	MOD_ABS	Módulo ausente. Conectado a tierra dentro del módulo.
7	RS0	No se requiere conexión
8	RX_LOS	Indicación de pérdida de señal. El 0 lógico indica funcionamiento normal.	LOS es salida de colector abierto
9	RS1	No se requiere conexión
10	VIRAR	Tierra del receptor (común con tierra del transmisor)	La tierra del circuito está aislada de la tierra del chasis.
11	VIRAR	Tierra del receptor (común con tierra del transmisor)
12	RD-	Receptor Salida de DATOS invertida. AC acoplado
13	RD+	Receptor Salida de DATOS no-invertidos. AC acoplado
14	VIRAR	Tierra del receptor (común con tierra del transmisor)	La tierra del circuito está aislada de la tierra del chasis.
15	VCCR	Fuente de alimentación del receptor
16	APVC	Fuente de alimentación del transmisor
17	VET	Tierra del transmisor (común con tierra del receptor)	La tierra del circuito está aislada de la tierra del chasis.
18	TD+	Transmisor Entrada de DATOS no-invertida. Acoplado
19	TD–	Transmisor Invertido Entrada de DATOS Acoplado
20	VET	Tierra del transmisor (común con tierra del receptor)	La tierra del circuito está aislada de la tierra del chasis.

Interfaz de cable EEPROM

La EEPROM del conjunto de cables pasivos SFP28 está diseñada para 256 direcciones. La información para las direcciones 0 a 127 se enumera a continuación. Esta información se puede adaptar a cualquier solicitud del cliente. Cualquier dirección se puede modificar para mostrar información específica del cliente y se puede agregar más memoria si se necesitan más direcciones. Las direcciones 128 a 255 se pueden reservar para información específica del cliente adicional a la especificación SFF 8431.
