Autor: Hayden
tan modernocentros de datosevolucionar haciaRedes 40G, 100G, 200G y 400G, seleccionar el conector multi-fibra adecuado se ha convertido en una decisión de adquisición fundamental. Conectores comoMPOyMTPforman la columna vertebral de los sistemas de transmisión óptica paralela de alta-densidad. Para los gerentes de adquisiciones, comprender eldiferencias, estructura mecánica, rendimiento óptico y aplicaciones prácticasde estos conectores es esencial para tomar decisiones rentables-y a prueba de futuro-.
Esta guía explica la relación entreCasquillos MT, conectores MPO, conectores MTP, cables de conexión y módulos ópticos multimodo, y proporciona unamarco de selección claro para la contratación.
1. Comprensión de los conectores MPO y MTP
¿Qué es un conector MPO?
UnMPO (multi-fibra push-activada)conector es unconector de fibra óptica de alta-densidadCapaz de terminar múltiples fibras en una sola interfaz. Es ampliamente utilizado encentros de datos a hiperescalayconmutadores de recuento elevado de-puertos-.
Cumplimiento de estándares:
CEI 61754-7
TIA-604-5 (FOCIS-5)

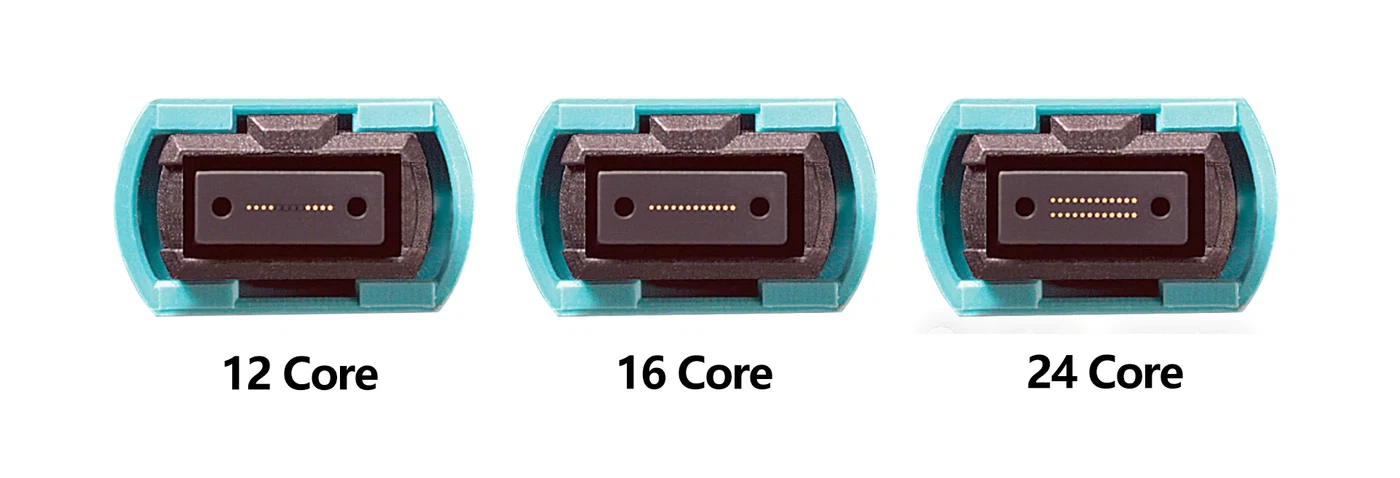

Recuentos comunes de fibra:
8 fibras
12 fibras (la más común)
16 fibras
24 fibras
¿Qué es un conector MTP?
MTPes unmarca registrada de US Conecy unversión mejorada de MPO. Técnicamente:
Totalmente compatible con interfaces MPO
Cumple con los mismos estándares
Rendimiento mecánico y óptico mejorado.
Optimizado paraImplementaciones de alta-velocidad y alta-densidad

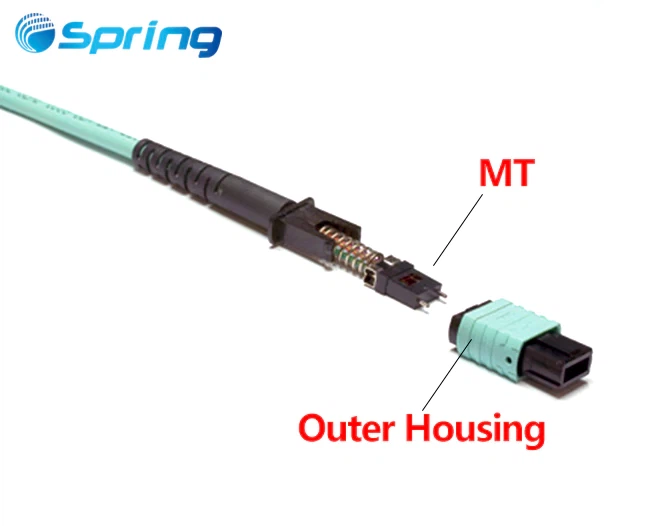

2. El componente principal: férula MT
En el corazón de los conectores MPO y MTP se encuentra elFérula MT (Transferencia Mecánica), cual:
Alinea con precisión múltiples fibras en una matriz lineal
Controla el espaciado y la geometría de las fibras.
Aseguraalineación óptica precisaentre conectores de acoplamiento
Sin casquillos MT,La transmisión paralela de alta-densidad no sería posible.. Los módulos ópticos multimodo paralelos se basan en una alineación interna basada en MT-para mantener una pérdida de inserción baja y una alta confiabilidad.

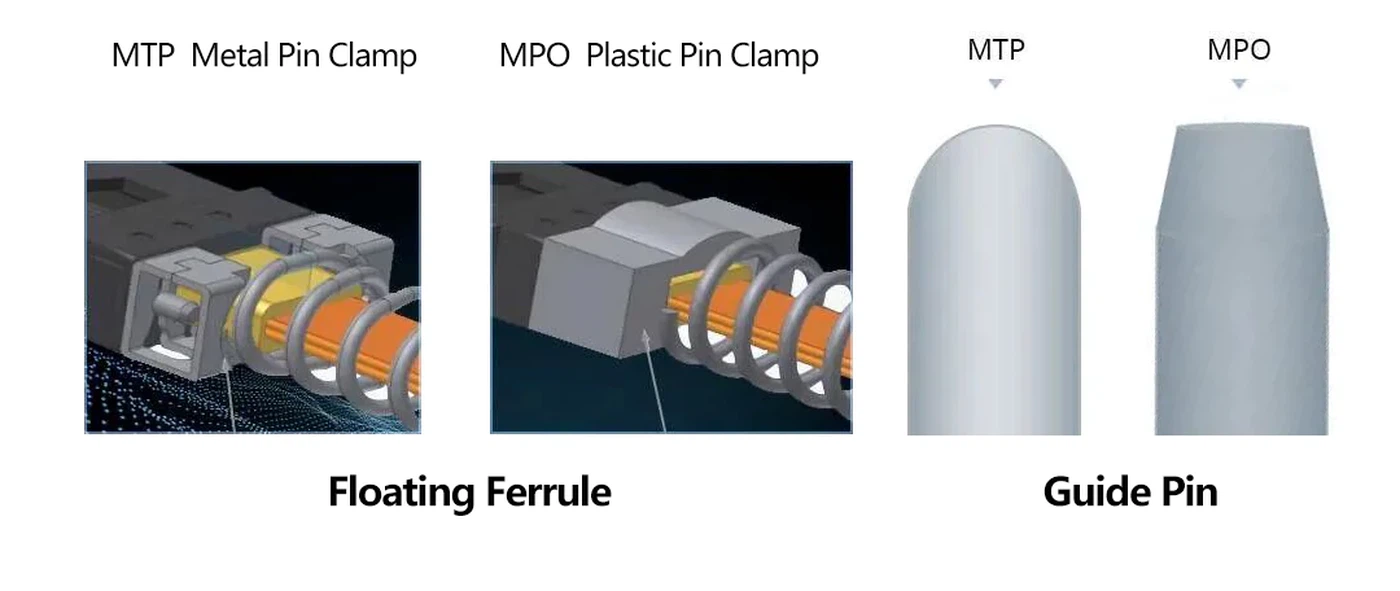

3. MTP vs MPO: diferencias estructurales y de rendimiento
Las diferencias sonestructurales y de rendimiento-basados, no cosmético.
| Característica | Conector MTP | Conector MPO |
|---|---|---|
| Abrazadera de pasador | Abrazadera de pasador de metal, mayor retención, resorte ovalado que reduce la tensión de la cinta | Abrazadera de pasador de plástico, menor durabilidad en caso de acoplamiento repetido |
| Férula flotante | Mantiene un contacto estable bajo carga, confiable con módulos ópticos activos | Sin férula flotante, sensible a tensiones mecánicas |
| Pasadores guía | Pasadores ovalados de acero inoxidable, tolerancia estricta, reducen los residuos | Pasadores cilíndricos biselados, menor precisión de alineación |
| Alojamiento | Removible, permite retrabajo, repulido y cambios de polaridad. | Flexibilidad de campo limitada y no removible |
| Pérdida de inserción | Bajo, estable, ideal para ópticas paralelas de 100G+ | Mayor pérdida de inserción, especialmente en condiciones de alta-velocidad/alta-densidad |
| Fiabilidad | Alta durabilidad, inserción sin colisiones-y estabilidad a largo plazo- | Diseño estándar, menos tolerante al acoplamiento repetido |

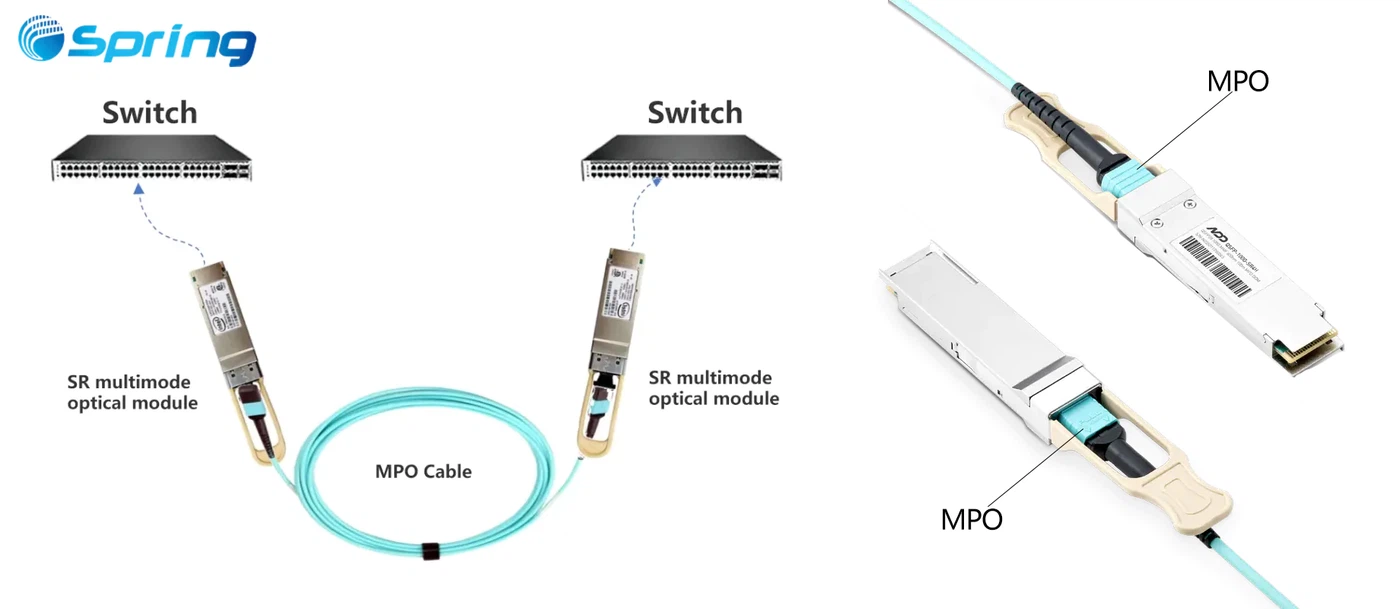

4. Flujo de señales en los centros de datos
entendercómo funcionan juntos MT, MPO, MTP y módulos ópticos, considere la ruta de la señal:
Conmutador → Módulo óptico → Interfaz MPO → Cable de conexión MPO → Interfaz MPO → Módulo óptico → Conmutador
Los interruptores transmiten señales eléctricas.
Los módulos ópticos los convierten en señales ópticas.
Los conectores MPO y los casquillos MT garantizanalineación de fibra de alta-densidad
Los cables de conexión MPO conectan módulos e interruptores
Esto forma la columna vertebral deTransmisión óptica paralela 40G / 100G / 200G / 400G.
5. Arquitectura de fibras paralelas (estructura de fibras en cinta)
Uso de módulos ópticos paralelos.conjuntos de fibras de cintacon casquillos MT.
Configuraciones comunes:
12 fibras MT → 40G SR4 / 100G SR4
16 fibras MT → 200G SR8 / 400G SR8
MT de 24 fibras → aplicaciones de mayor densidad
Las fibras están alineadas en unamatriz lineal precisa, habilitandotransmisión simultánea multi-canal.

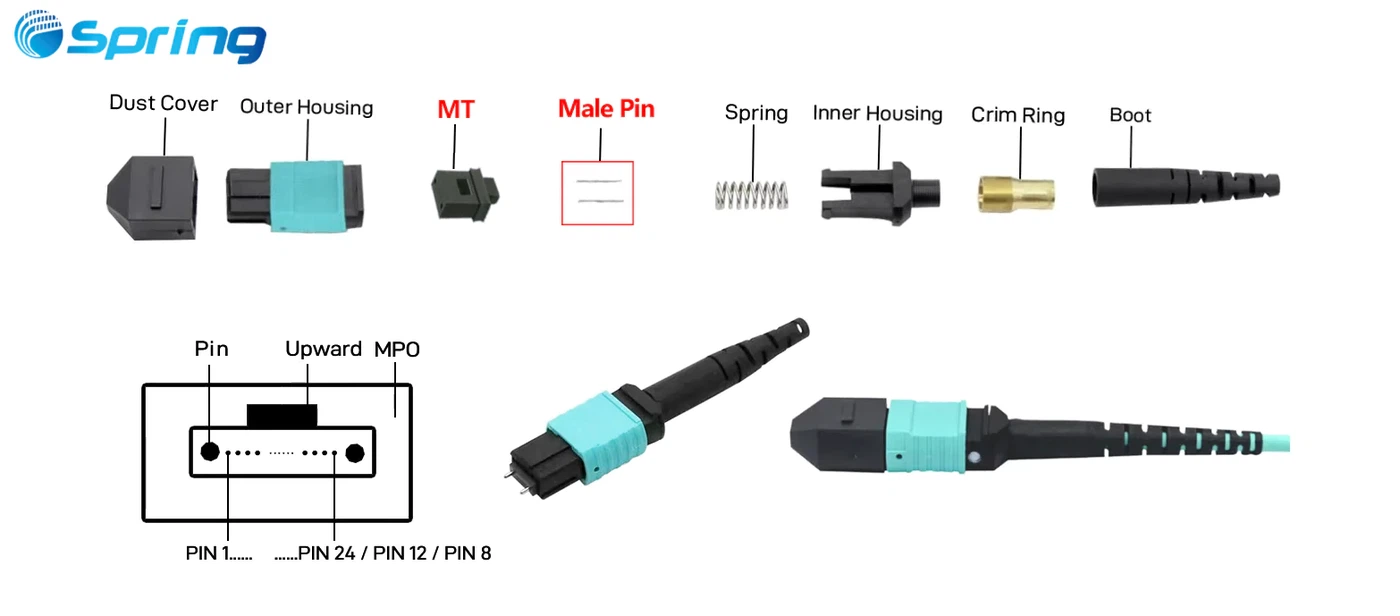

6. Conectores MPO macho y hembra
Vienen conectores MPOmasculinoyfemeninoversiones:
| Tipo | Descripción |
|---|---|
| MPO masculino | Contiene pasadores guía |
| Mujer MPO | Sin pasadores guía |
El acoplamiento adecuado requiere un conector macho y uno hembra, asegurando la alineación de la virola MT y una pérdida óptica mínima.
7. Tipos y aplicaciones de cables de conexión MPO
| Tipo de cable | Casos de uso típicos |
|---|---|
| MPO-MPO | Red troncal del centro de datos, interconexión de gabinetes, sistemas troncales preterminados, conexiones de módulos de alta-velocidad |
| MPO-LC | Aplicaciones de ruptura: 40G SR4 → 4×10G LC, 100G SR4 → 4×25G LC, arquitecturas de migración |
| MPO-SC | Telecom/FTTH: troncal MPO → ODF, oficina central, salas de equipos FTTH |
| MPO-FC | Equipos Legacy FC, transmisión troncal, entornos de prueba; bloqueo roscado para una alta estabilidad |
8. Adquisiciones-Guía de selección enfocada
| Criterios de selección | Conector MTP | Conector MPO |
|---|---|---|
| Velocidad/rendimiento de la red | Ideal para 40G/100G/200G/400G; baja pérdida de inserción, alta confiabilidad | Adecuado para 10G o menos o algunas ópticas paralelas de alta-velocidad; mayor riesgo de pérdida de inserción |
| Requisitos de densidad | Centros de datos de hiperescala y alta-densidad | Implementaciones sensibles-de baja-densidad o costos- |
| Mantenimiento y flexibilidad | Carcasa extraíble, admite cambios de polaridad de campo. | Flexibilidad limitada, vivienda no-removible |
| Escalabilidad-a largo plazo | Admite actualizaciones a módulos de mayor-velocidad | Puede requerir reemplazo para futuras actualizaciones |
| Fiabilidad y durabilidad | Diseño mecánico superior, alta protección de la férula MT | Diseño estándar, menor tolerancia para acoplamientos repetidos |
| Consideración de costos | Mayor coste inicial, menor riesgo-a largo plazo | Menor costo inicial, posible mayor costo de mantenimiento |
Resumen de adquisiciones
Elija MTPparaImplementaciones de alta-velocidad, alta-densidad y largo-plazo, donde el rendimiento y la confiabilidad son críticos.
Elija MPOparaImplementaciones-sensibles al presupuesto o de baja-densidado entornos 10G heredados.
Enfoque híbrido:MPO para cableado troncal y MTP para interconexiones de conmutadores de alta-velocidad garantizanDiseño rentable-eficaz pero-preparado para el futuro.
9. Conclusiones clave
virola MT= núcleo de alineación de precisión de óptica paralela
MPO= conector multi-fibra estandarizado creado alrededor de MT
MTP= MPO mejorado para aplicaciones de alta-velocidad y alta-densidad
Módulos ópticos paralelosConfíe internamente en casquillos MT
Cables de conexión MPOvincular módulos ópticos y conmutadores
Juntos forman uncompleto ecosistema de transmisión de fibra de alta-densidadpara centros de datos modernos
A medida que las demandas de ancho de banda de los centros de datos continúan creciendo,Conectores mejorados como MTP.son cada vez más loselección principalpara una conectividad de fibra escalable y de alto-rendimiento.
