Guía de cables MTP: conectividad de fibra de alta-densidad

Los cables MTP (Multi{0}}Fiber Termination Push- (MTP) desempeñan un papel vital en la conectividad de fibra óptica moderna, diseñados para facilitar y mejorar radicalmente la transmisión de datos en redes de alto-rendimiento. A medida que avanza la tecnología y aumenta la demanda de sistemas de comunicación más rápidos y confiables, una comprensión profunda de MTP se ha vuelto esencial para los profesionales de la industria.

Definición rápida:Uncable MTPes un cable de conexión multifibra- de alto-rendimiento que utiliza un diseño de conector patentado de US Conec, capaz de terminar hasta 72 o más fibras ópticas dentro de una sola interfaz para permitir un enrutamiento rápido y de densidad ultra-alta- del centro de datos.

Esta guía explora las especificaciones técnicas, los métodos de instalación y los beneficios de los cables MTP, brindando a los lectores una visión integral de cómo funcionan estos sistemas y su papel fundamental en las telecomunicaciones modernas. Ya sea usted un ingeniero de redes, un especialista en adquisiciones de ISP o un experto en infraestructura de TI, esta guía tiene como objetivo brindar conocimientos valiosos sobre aplicaciones y mejores prácticas de cable MTP.

Los cables MTP (MTP) de terminación de fibra múltiple- albergan varias fibras ópticas dentro de un solo conector. Diseñado principalmente paracableado de fibra óptica de alta-densidad, su objetivo principal es permitir la transmisión eficiente de datos en centros de datos y redes de telecomunicaciones a gran-escala. Están diseñados específicamente para aplicaciones de misión crítica-como interconexiones de servidores, conexiones troncales de red y sistemas de cableado estructurado empresarial. En comparación con los tradicionales cables de fibra única-, los cables MTP permiten una implementación más rápida y una escalabilidad sin esfuerzo, lo que reduce significativamente el tiempo y la complejidad de la instalación y, al mismo tiempo, proporciona un soporte de ancho de banda superior y una conectividad de dispositivos más confiable.

Los cables MTP y MPO (Multi-Fiber Push-On) a menudo se consideran idénticos debido a su apariencia similar, pero existen diferencias mecánicas y de rendimiento clave entre ellos.

Característica	Conector MPO estándar	Conector MTP premium (Conec de EE. UU.)
Patente e ingeniería	Formato estándar genérico de la industria	Diseño patentado con mejoras mecánicas mejoradas.
Precisión de alineación	Pasadores de plástico moldeado estándar; propenso a desalineaciones menores	Pasadores guía elípticos de acero inoxidable para minimizar el desgaste de la férula
Diseño de férula	Configuración de férula rígida	La férula flotante permite que el contacto físico permanezca intacto bajo carga.
Pérdida de inserción	Rendimiento estándar (menor o igual a $\le 0.70\text{ dB}$ )	Pérdida de inserción ultra-baja disponible (Menor o igual a $\le 0.35\text{ dB}$ )
Durabilidad	Ciclo de vida estándar que coincide con las especificaciones de red básicas	La carcasa extraíble permite volver a-trabajar y volver a-pulir la férula.

En resumen, si bien los tipos de cables MTP y MPO desempeñan funciones vitales en las redes de fibra óptica, los productos MTP son los preferidos para aplicaciones empresariales de alta-densidad, baja-pérdida y alto-rendimiento debido a su ingeniería avanzada y su confiabilidad superior.

Un cable de fibra óptica MTP consta de varios componentes críticos que contribuyen al alto-rendimiento de la red:

Fibras Ópticas:El componente central del cable MTP que transmite datos como señales luminosas. Pueden ser monomodo-o multimodo; El modo único-se utiliza para comunicaciones de larga-distancia, mientras que el modo multimodo presenta un diámetro central más grande, lo que lo hace ideal para distancias cortas.
Carcasa del conector:Diseñada para brindar durabilidad, la carcasa del conector MTP está fabricada con materiales resistentes capaces de resistir el estrés ambiental. Está diseñado para un fácil montaje y desmontaje, simplificando el mantenimiento.
Mecanismo de alineación:Para garantizar una alineación precisa de la fibra, los conectores MTP utilizan sistemas de alineación de alta-tecnología, como pasadores guía elípticos. Esto es crucial para minimizar la pérdida de inserción y optimizar la calidad general de la señal.
Virola protectora:Los factores ambientales, como la humedad y el polvo, pueden dañar las fibras ópticas, por lo que los conectores MTP incorporan un casquillo MT de alta-precisión para evitar la contaminación. Salvaguardar la integridad de estas fibras es fundamental para evitar daños físicos con el tiempo.
Cubierta de cables:La cubierta exterior del cable, hecha de materiales duraderos como PVC, Plenum (OFNP) o LSZH (Low Smoke Zero Halogen), proporciona una capa adicional de blindaje para los componentes internos. Los materiales LSZH mejoran la seguridad contra incendios al eliminar las emisiones tóxicas durante la combustión.
Miembros de fuerza:El hilo de aramida (Kevlar) de alta-tensión proporciona refuerzo estructural dentro del diseño del cable. Garantizan que las cargas de tracción durante la instalación y la operación de tracción no comprometan los niveles de rendimiento.

A close-up view of an aqua MTP connector (Multi-Fiber Termination Push-on), showing the precise alignment pins and an exposed ribbon of multiple optical fibers.

Para seleccionar el conector MTP adecuado, es fundamental distinguir entre los diferentes tipos adecuados para redes ópticas específicas:

APC (Contacto físico en ángulo):Estos conectores cuentan con un extremo-en ángulo de 8-grados para minimizar la retrorreflexión (ORL), lo que los convierte en la opción perfecta para redes mono-modo que requieren una pérdida de señal ultrabaja.
PC/UPC (Contacto ultrafísico):Conectores planos pulidos utilizados principalmente en aplicaciones multimodo donde la retrorreflexión es menos crítica.
Configuraciones estándar versus personalizadas:Si bien los conectores MTP estándar están ampliamente disponibles, se pueden desarrollar configuraciones personalizadas con recuentos de fibras específicos (8, 12, 24 o 16-fibras para 400G/800G de próxima generación) y opciones de longitud para que coincidan con precisión con arquitecturas de red únicas.

Para optimizar el rendimiento y mantener la confiabilidad en entornos de alta-densidad, se deben abordar varios factores críticos:

Restricciones de espacio:El espacio físico limitado es un desafío constante en diseños de alta-densidad. Utilizar conectores MTP que admitan el máximo número de fibras dentro de un espacio compacto es vital para maximizar el área utilizable.
Disipación térmica:Una mayor densidad de cableado puede restringir el flujo de aire y elevar la temperatura ambiente, lo que puede afectar negativamente al rendimiento. Se debe garantizar un flujo de aire y mecanismos de refrigeración adecuados para evitar el sobrecalentamiento.
Gestión de cables:Se necesitan soluciones eficaces de gestión de cables para evitar enredos y mantener caminos organizados. Los gabinetes de fibra de alta-densidad, las bandejas y el etiquetado adecuado facilitan el acceso fácil y el mantenimiento-sin complicaciones.
Escalabilidad futura:Para adaptarse a las demandas cambiantes a lo largo del tiempo, la infraestructura debe aprovechar soluciones MTP modulares y flexibles que permitan una futura expansión fluida del número de fibras o de la capacidad de la red.

Los conectores MTP sirven como soluciones altamente adaptables en numerosas aplicaciones de fibra óptica para garantizar el máximo rendimiento y conectividad:

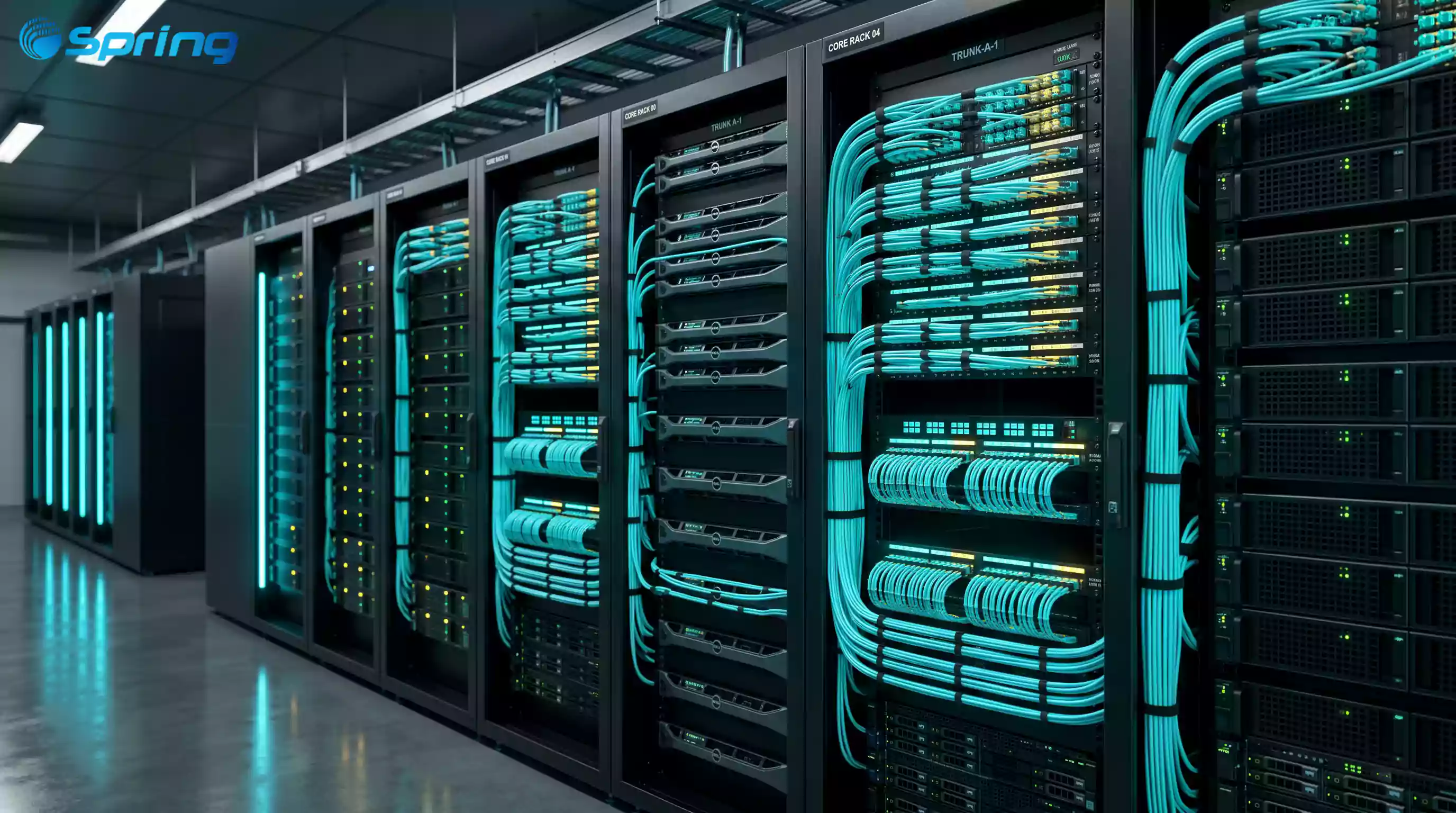

Centros de datos:Debido a sus capacidades de implementación de alta-densidad y rápidas velocidades de transferencia de datos, los conectores MTP dominan los entornos de los centros de datos. Su modularidad les permite reconfigurarse fácilmente para adaptarse a arquitecturas de red dinámicas.
Telecomunicaciones:En esta industria, las características de MTP sirven como una infraestructura troncal crítica. Estas conexiones son confiables por su confiabilidad y versatilidad, soportan diversas aplicaciones de comunicación y administran de manera eficiente volúmenes de tráfico masivos.
Redes de área local (LAN):Hoy en día, el uso de configuraciones de conectores MTP en LAN está aumentando para proporcionar conectividad de alta-velocidad entre conmutadores de red y bastidores de servidores. Este diseño permite que quepan múltiples fibras en espacios más pequeños, maximizando el ancho de banda donde más se necesita.

Eficiencia espacial:Los cables de fibra MTP ocupan mucho menos espacio y albergan un mayor volumen de fibras, lo que promueve una utilización eficiente del espacio dentro de los racks de servidores.
Escalabilidad:Su estructura modular permite actualizaciones y expansión de capacidad sin esfuerzo sin requerir revisiones importantes de la infraestructura existente.
Mayor ancho de banda:La fibra MTP permite velocidades de transmisión de datos ultra-esenciales para satisfacer las demandas de las aplicaciones empresariales modernas.
Tiempo de instalación reducido:Los componentes MTP pre-terminados simplifican el proceso de implementación y reducen drásticamente el tiempo de inactividad de la red y los costos laborales.
Facilidad de gestión:Los sistemas de gestión de cables equipados con conectores MTP eliminan el desorden y agilizan la resolución de problemas durante el mantenimiento de rutina.
Fiabilidad mejorada:El uso de estos conectores de precisión garantiza la integridad de la señal de alto-rendimiento, lo que reduce las interrupciones de la conectividad en configuraciones críticas.

Reconocidos por su baja pérdida de inserción y alta densidad, los cables de fibra óptica MTP son la principal opción para los centros de datos que requieren un rendimiento de élite. Baja pérdida de inserción (Menor o igual a $\le 0.35\text{ dB}$ para conectores Elite) es fundamental porque garantiza una atenuación mínima de la señal durante la transmisión, lo cual es vital para mantener la integridad y la calidad de los flujos de datos de alta-velocidad. Esta característica mejora la eficiencia general de la red, permitiendo distancias de enlace más largas sin comprometer el rendimiento. Además, el diseño de alta-densidad de los cables MTP les permite consolidar numerosas conexiones dentro de un área física compacta, optimizando el valioso espacio del rack.

La comparación de los cables MTP con los cables de fibra óptica tradicionales resalta varias diferencias clave que subrayan las ventajas de la tecnología MTP.

En primer lugar, los cables MTP utilizan conectores multi-fibra, lo que permite terminar varias fibras dentro de una única interfaz. Esto proporciona una solución de alta-densidad perfectamente adecuada para entornos con grandes volúmenes de cables pero espacio físico limitado. Por el contrario, las opciones de fibra tradicionales suelen depender de conectores de fibra única-(como LC o SC), lo que genera paquetes más voluminosos y una mayor complejidad durante la instalación y la gestión.

En segundo lugar, los componentes MTP están diseñados para una implementación rápida, lo que produce tiempos de instalación significativamente más cortos en comparación con los sistemas de fibra tradicionales. Esta eficiencia no sólo reduce los costos de mano de obra sino que también minimiza el riesgo de error humano durante la instalación. Además, debido a su capacidad para mantener una excelente integridad de la señal y minimizar la pérdida de inserción, los conectores MTP garantizan una confiabilidad y un rendimiento superiores-factores críticos para aplicaciones con uso intensivo de ancho de banda-.

Preparación:Reúna todas las herramientas y materiales necesarios para la instalación, como-cables MTP preterminados, casetes compatibles, productos de limpieza y equipos de prueba.
Planificación del diseño:Trace la ruta de instalación, teniendo en cuenta las longitudes de los cables, las curvas y los posibles obstáculos para garantizar una instalación eficiente y organizada.
Enrutamiento de cables:Pase con cuidado los cables MTP a lo largo de las vías designadas, manteniendo estrictamente el radio de curvatura adecuado para evitar ángulos agudos que provoquen macrocurvaturas y atenuación de la señal.
Acoplamiento del conector:Siga las pautas del fabricante con precisión al acoplar conectores MTP, asegurando la alineación adecuada de los chaveteros (llave arriba/llave abajo o llave arriba/llave arriba) para que coincidan con la configuración del sistema.
Prueba de conexión:Realice pruebas ópticas en cada enlace utilizando una fuente de luz adecuada y un medidor de potencia óptica para verificar la integridad del enlace y los niveles de rendimiento.
Etiquetado:Aplique etiquetas claras y legibles a todos los cables y conectores para facilitar futuros procesos de mantenimiento o resolución de problemas.
Documentación:Documente minuciosamente los detalles de la instalación, incluidas las rutas de enrutamiento, los puntos de terminación y los resultados de las pruebas, creando una referencia precisa del sistema para uso futuro.
Mantenimiento programado:Establezca un cronograma para inspecciones periódicas y pruebas de rendimiento para garantizar la confiabilidad continua del sistema.

📌 Nota de ingeniería óptica de primavera: el problema de la polaridad
Al implementar cables MTP en una matriz de cableado estructurado, comprenderPolaridad (Método A, Método B y Método C)es crítico. La polaridad no coincidente entre los cables troncales MTP y los cables de conexión resultará en una falla total del enlace porque la señal de transmisión (TX) no se asignará perfectamente al lado de recepción (RX). Consulte siempre con nuestro equipo de ingeniería técnica durante la etapa de planificación del diseño para garantizar que la polaridad de su sistema esté perfectamente asignada.

Inspecciones de rutina:Realice inspecciones visuales periódicas de los cables y conectores MTP para detectar cualquier signo de desgaste, daño físico o contaminación que pueda degradar el rendimiento.
Protocolo de limpieza:Utilice métodos y materiales de limpieza adecuados diseñados específicamente para conectores multi-fibra (como los Clickers IBC de US Conec) para eliminar el polvo y la suciedad que provocan la pérdida de señal. Todos los conectores deben limpiarse inmediatamente antes de acoplarlos.
Monitoreo del desempeño:Implemente un monitoreo continuo del desempeño utilizando equipos de prueba ópticos para detectar cualquier anomalía en la calidad de la señal, lo que permitirá una intervención rápida.
Consideraciones ambientales:Mantenga condiciones ambientales óptimas y evite exponer los cables a temperaturas extremas, humedad o estrés físico que puedan comprometer la integridad estructural.
Almacenamiento adecuado:Cuando no estén en uso, almacene los cables MTP en gabinetes protectores o bastidores dedicados con tapas antipolvo bien colocadas para evitar daños físicos y contaminación.

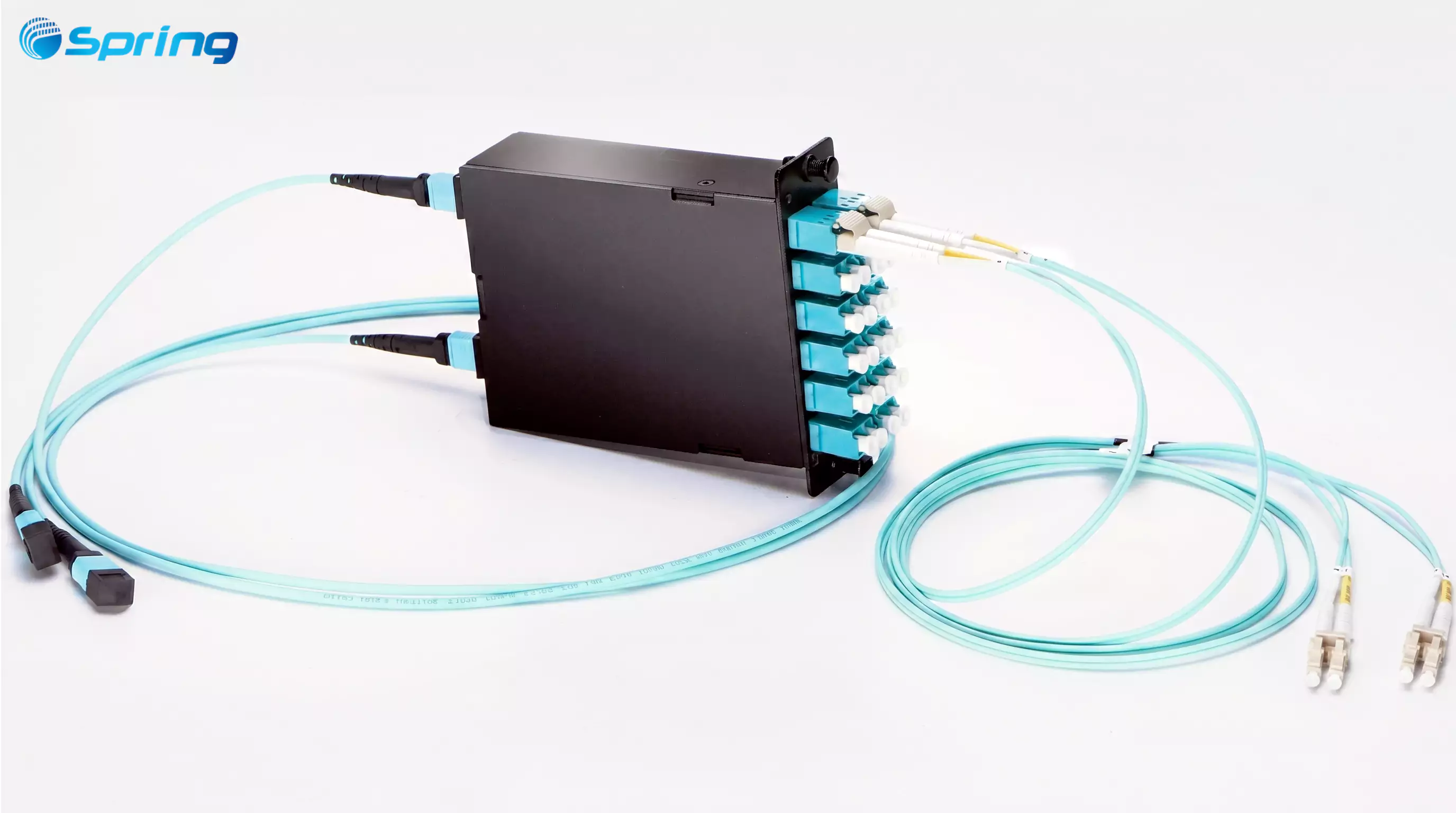

A black MTP cassette module with several aqua LC duplex adapters on the front and MTP trunk cables connected to the rear for structured cabling breakout.

Cables troncales y latiguillos MTP:Los componentes principales de la instalación, disponibles en varias configuraciones y recuentos de fibra para satisfacer demandas específicas de la red.
Módulos de casete MTP:Esenciales para alojar conectores MTP, estos módulos proporcionan puntos de ruptura convenientes desde conexiones MTP a LC o SC dentro de paneles de conexión o gabinetes.
Pelacables y cortadoras de fibra óptica:Herramientas especializadas diseñadas para preparar cables a granel al realizar-empalmes o terminaciones en el sitio.
Equipo de prueba:Instrumentos de prueba óptica, como reflectómetros ópticos en el dominio del tiempo (OTDR) y medidores de potencia óptica de múltiples-fibras para verificar la funcionalidad posterior-a la instalación e identificar cualquier falla dentro del sistema.
Kits de limpieza MTP:Para mantener los extremos de los conectores impecables y garantizar una transmisión de señal de alta-calidad, se requiere un kit de limpieza completo que contenga toallitas sin pelusa-, alcohol isopropílico y bolígrafos de limpieza de fibras especializados.

Elegir el grado de fibra adecuado es fundamental para optimizar el rendimiento de la red y la escalabilidad del ancho de banda en distancias objetivo específicas.

Tipo de fibra	Núcleo/Revestimiento (μm)	Ancho de banda modal (MHz⋅km)	Distancia máxima de 10 GbE	Distancia máxima de 40G/100GbE	Aplicaciones principales
OM3 (multimodo)	50 / 125	2000	300m	100m	Redes empresariales heredadas
OM4 (multimodo)	50 / 125	4700	400m	150m	Centros de datos convencionales
OM5 (multimodo)	50 / 125	5000	400 m (a través de SWDM)	200 m (a través de SWDM)	Centros de banda ancha de próxima-generación
OS2 (modo-único)	9 / 125	Prácticamente ilimitado	Más de 10 km	Más de 10 km	Backbones de telecomunicaciones y MAN

Los cables MTP con clasificación plenum-(OFNP) son de suma importancia cuando las instalaciones se realizan en espacios de manipulación de aire-(zonas plenum) donde los códigos contra incendios se aplican estrictamente. Los materiales utilizados para fabricar estas cubiertas de cables emiten significativamente menos humo y son altamente ignífugos-, lo que ayuda a prevenir la propagación de peligros dentro de estas áreas. El uso de cables MTP con clasificación plenum-garantiza el cumplimiento de normativas como la Asociación Nacional de Protección contra Incendios (NFPA) y los códigos de construcción locales, protegiendo tanto la instalación como a los ocupantes del edificio. Estos cables especializados también están diseñados para resistir factores ambientales asociados con los sistemas HVAC, lo que hace que la red sea más confiable.

Cómo probar y verificar conexiones MTP

Para probar la integridad y el rendimiento de las conexiones MTP, se debe utilizar un medidor de potencia óptica emparejado con una fuente de luz estabilizada o un reflectómetro óptico en el dominio del tiempo (OTDR). Primero, limpie a fondo todas las caras de los extremos-del conector para evitar que los contaminantes distorsionen las mediciones. Luego, conecte la fuente de luz a un extremo del cable MTP y el medidor de potencia óptica al extremo opuesto utilizando cables de prueba de referencia coincidentes. Verifique si los niveles de potencia óptica medidos se encuentran dentro de los parámetros aceptables definidos por el presupuesto de pérdida de inserción de su sistema. Para un análisis de diagnóstico más detallado, utilice un OTDR para identificar posibles fallas a lo largo de la ruta de la fibra, como roturas o macrocurvaturas graves que degradan el rendimiento.

Compatibilidad del transceptor con cables de fibra óptica MTP

Para aplicaciones de centros de datos de alta-densidad, los cables de fibra óptica MTP interactúan perfectamente con una amplia gama de tipos de transceptores. La mayoría de los transceptores modernos utilizan estándares 10G, 40G, 100G e incluso 400G/800G, todos los cuales se alinean perfectamente con conectores MTP. Los módulos transceptores comúnmente compatibles incluyen SFP+ para enlaces de 10G y QSFP+ o QSFP28 para conexiones de 40G y 100G. Estos módulos utilizan conectores MTP para crear configuraciones de ruptura (por ejemplo, 1 × MTP a 4 × LC) o enlaces agregados que consolidan múltiples fibras dentro de una única interfaz. Es absolutamente fundamental garantizar que las especificaciones ópticas del transceptor coincidan con el cable MTP que se utiliza,-particularmente en lo que respecta a la compatibilidad monomodo versus multimodo y la longitud de onda correcta para la aplicación específica.

Implementar un sistema de fibra óptica MTP de alta-densidad es un gran paso hacia la preparación-de su ancho de banda de red para el futuro. Sin embargo, seleccionar la configuración precisa-desde recuentos de fibras (8, 12, 24 o 16 fibras) hasta modelos de polaridad y cubiertas exteriores (LSZH frente a Plenum)-requiere experiencia en fabricación dedicada.

Como fabricante y exportador líder de productos de comunicación óptica de primera calidad,Óptica de primaveraofrece soluciones MTP/MPO diseñadas-a medida, incluidos cables troncales de alta-densidad, latiguillos de conexión especializados y casetes modulares, todos rigurosamente probados para una pérdida de inserción ultra-baja.
