Introducción
en el mundo decomunicación de fibra óptica, el color es mucho más que un detalle visual-es un lenguaje de organización y precisión.
ElCódigo de color de fibra, definido por elEstándar TIA-598, establece un sistema universal para identificar fibras, conectores y cables en redes globales.
Este estándar de codificación-de colores garantizaconsistencia, seguridad y confiabilidaddurante toda la fabricación, instalación y mantenimiento. Siguiéndolo, los técnicos pueden identificar instantáneamente tipos de fibra, rastrear conexiones y minimizar errores durante el empalme o las pruebas.
Desarrollado originalmente por elAlianza de Industrias Electrónicas (EIA)y elAsociación de la Industria de las Telecomunicaciones (TIA), elEstándar TIA-598-D(anteriormente EIA/TIA-598) sigue siendo elsistema de codificación de colores-más reconocidopara fibras ópticas en todo el mundo.
Por qué es importante la codificación de colores de fibra
En implementaciones de fibra-a gran escala, identificar el hilo de fibra correcto entre docenas-o miles-puede ser un desafío.
A código de color estandarizadopermite:
Identificación rápida:Localice rápidamente fibras individuales en haces grandes.
Instalación precisa:Evita conexiones no coincidentes y confusión de fibras.
Mantenimiento eficiente:Simplifica el aislamiento y las reparaciones de fallas.
Seguridad mejorada:Garantiza el cumplimiento de los estándares de seguridad de conexión y potencia óptica.
Consejo profesional:Seguir el código de colores TIA-598 reduce el tiempo de instalación hasta en un 40 % en centros de datos complejos y entornos FTTH.
Categorías de codificación de colores de fibra
Según elTIA-598Estándar, el código de colores se aplica a tres componentes principales:
Cubierta exterior (funda del cable)
Fibra interna (hebras individuales)
Conector y arranque
Cada uno tiene un propósito de identificación diferente, lo que garantiza que tanto el tipo de cable como la función de la fibra se reconozcan fácilmente.

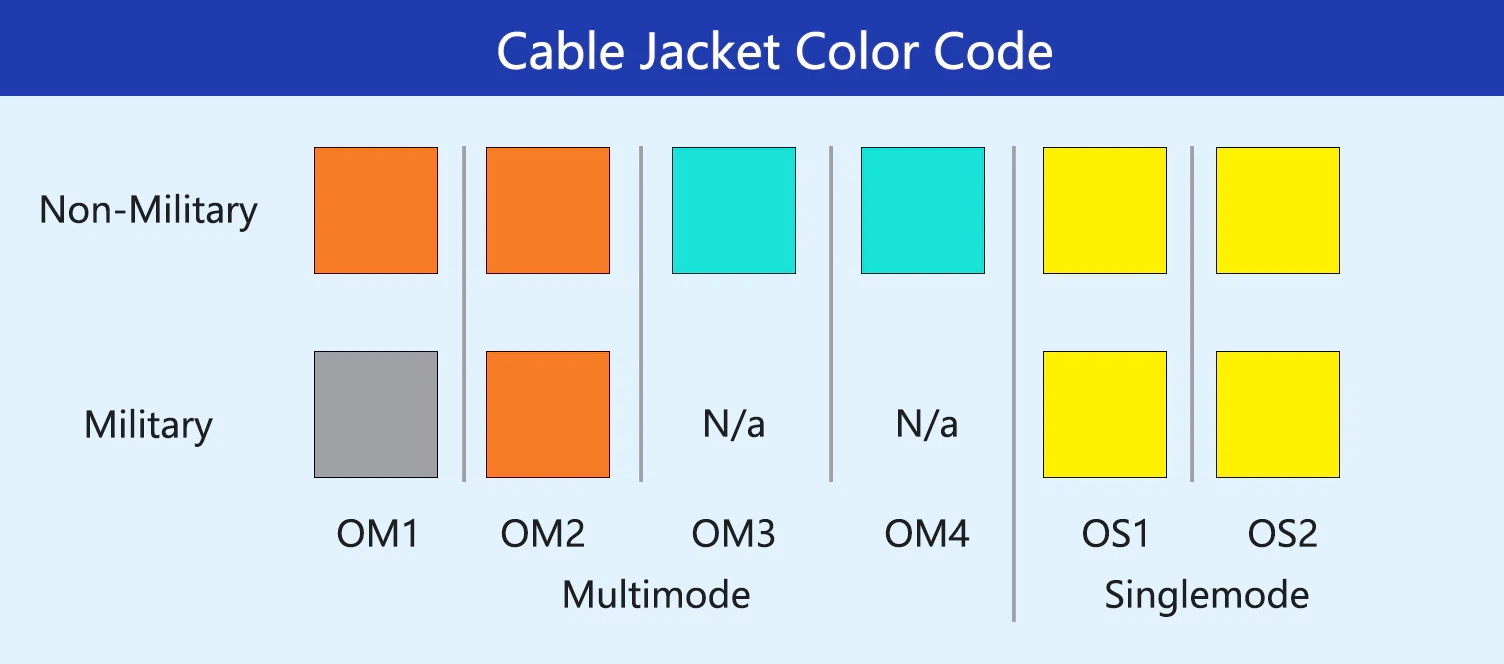

Código de color de la chaqueta exterior
Elcolor de la chaqueta exterioridentifica eltipo de fibra-por ejemplo, monomodo-o multimodo-y proporciona una referencia visual rápida durante la instalación.
Si un cable contiene varios tipos de fibras, una leyenda impresa debe especificar su distribución (p. ej.,"12 Fibras: 8 x 50/125, 4 x 62,5/125").
| Tipo de fibra | Color no-militar | Color militar | Impresión sugerida |
|---|---|---|---|
| OM1 (62,5/125 µm multimodo) | Naranja | Pizarra | 62.5/125 |
| OM2 (50/125 µm multimodo) | Naranja | Naranja | 50/125 |
| OM3 (láser de 50/125 µm-optimizado) | Agua | Indefinido | 850 LO 50/125 |
| OM4 (láser de 50/125 µm-optimizado) | Agua / Violeta | Indefinido | 850 LO 50/125 |
| OM5 (multimodo de banda ancha) | verde lima | Indefinido | WBMMF 50/125 |
| OS1 / OS2 (modo único) | Amarillo | Amarillo | SM/NZDS |
| Polarización que mantiene SM | Azul | Indefinido | PM SM |
Código de color de fibra interior
Dentro de uncable multi-fibra, cada fibra individual está codificada-por colores para su identificación.
ElEstándar TIA-598define una secuencia de 12 colores, que se repite para recuentos de fibra más altos.
| Fibra No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Color | Azul | Naranja | Verde | Marrón | Pizarra (gris) | Blanco | Rojo | Negro | Amarillo | Violeta | rosa (rosa) | Agua |
Para cables con más de 12 fibras, la secuencia se repite con unmarcador de rayas agregado(p. ej., azul con franja negra para la fibra n.° 13).
Código de color del conector y de la bota
Los códigos de color del conector indicantipo de fibrayestilo polaco, que afectan parámetros de rendimiento comopérdida de inserciónypérdida de retorno.
| Tipo de fibra | Estilo polaco | Color del conector |
|---|---|---|
| OM1 62.5/125 µm | UPC | Beige / Gris |
| OM2 50/125 µm | UPC | Negro |
| OM3 / OM4 / OM5 | UPC | Agua / Verde Lima |
| Modo único | UPC | Azul |
| Modo único | APC | Verde |
Notas clave:
UPC (Contacto Ultra Físico):Baja pérdida de inserción (~0,2 dB), estándar para la mayoría de las redes.
APC (Contacto físico en ángulo):La cara del extremo-en ángulo de 8 grados reduce el reflejo posterior (<–60 dB), ideal for long-haul and FTTH.
Conectores FC y STPor lo general, utilice botas de colores para la identificación cuando se utilizan carcasas metálicas.
Colores y aplicaciones comunes de las chaquetas de fibra
| Color | Tipo de fibra/aplicación típica |
|---|---|
| Amarillo | Modo único-OS1/OS2 para redes metropolitanas, troncales y de telecomunicaciones de larga-distancia |
| Naranja | OM1/OM2 multimodo para LAN o enlaces de corta-distancia |
| Agua | OM3 para centros de datos 10G/40G/100G |
| verde lima | OM5 multimodo de banda ancha para aplicaciones 100G/400G |
| Verde | Modo único-insensible a curvatura-(FTTH, cableado interior) |
| Rojo | Fibras especiales o monitoreo de potencia óptica. |
| Negro | Cables exteriores o blindados, grado militar- |
| Violeta | Cableado personalizado multimodo o de centro de datos optimizado para láser- |
Beneficios del sistema de código de colores de fibra
Instalación simplificada:Las reglas de color consistentes reducen los errores de instalación.
Mantenimiento más rápido:Los técnicos pueden localizar y reemplazar fibras sin confusión.
Fiabilidad mejorada:Evita conexiones cruzadas-y pérdidas ópticas.
Eficiencia del tiempo:Ahorra tiempo en implementaciones-a gran escala (FTTH, ODN, centros de datos).
Cumplimiento estándar:Totalmente alineado conTIA-598yISO/CEI 11801estándares.
Perspectiva experta:Los sistemas codificados por colores-no solo mejoran el flujo de trabajo, sino que también garantizan la interoperabilidad entre diferentes fabricantes de cables y operadores de redes.
Conclusión
ElSistema de código de colores de fibraEs una piedra angular del diseño de redes ópticas modernas.
Siguiendo elEstándar TIA-598, ingenieros e instaladores logran mayoresprecisión, seguridad y eficienciaen todo el ciclo de vida de la fibra-desde la fabricación hasta el mantenimiento en campo.
Ya sea que esté administrando unacolumna vertebral de telecomunicaciones, infraestructura del centro de datos, oDespliegue FTTH, dominar la codificación de colores de la fibra garantiza operaciones más fluidas y una resolución de problemas más rápida.
Preguntas frecuentes
P1: ¿Cuál es el estándar utilizado para la codificación de colores de fibra?
El estándar mundial esTIA-598-D, definiendo códigos de colores para cubiertas, fibras y conectores tanto en aplicaciones monomodo-como multimodo.
P2: ¿Cómo puedo recordar la secuencia de fibras de 12 colores?
Utilice este mnemotécnico:
"Azul, Naranja, Verde, Marrón, Pizarra, Blanco, Rojo, Negro, Amarillo, Violeta, Rosa, Aqua".
Muchos ingenieros de campo imprimen tarjetas de referencia laminadas para un acceso rápido.
P3: ¿Cuál es la diferencia entre los colores de los conectores UPC y APC?
UPC:Azul; Proporciona una pérdida de inserción ultra-baja (~0,2 dB).
APC:Verde; Minimiza el reflejo posterior, ideal para sistemas de larga-distancia o alta-potencia.
P4: ¿Los códigos de color son universales entre los fabricantes?
Si, elTIA-598El código de color es reconocido mundialmente. Sin embargo, pueden producirse ligeras variaciones en el tono del color según los materiales del fabricante o el diseño de la bota.
Sobre el autor
Esta guía fue preparada por el equipo de ingeniería de Spring Optical, basándose en más de una década de experiencia en fabricación de cables de fibra óptica, diseño de ensamblajes pre-e terminación e implementación de redes ODN. El contenido sigue los estándares internacionales, incluidos TIA-598, IEC 60304 e ISO/IEC 11801.
