Esta guía técnica ofrece una descripción general de las diferencias entreAPC, UPC y PCconectores de fibra. A medida que la industria de las telecomunicaciones se desarrolla y sigue creciendo, la forma en que utilizamos la fibra en nuestras redes también ha cambiado. Estos avances han requerido el desarrollo y la aceptación de nuevos conectores y técnicas para conectar la fibra hasta la última milla. Esta guía proporciona una descripción general de los tres tipos de conectores de fibra más comunes y sus aplicaciones, así como algunas de las mejores prácticas para el uso de estos conectores en las redes modernas de hoy.

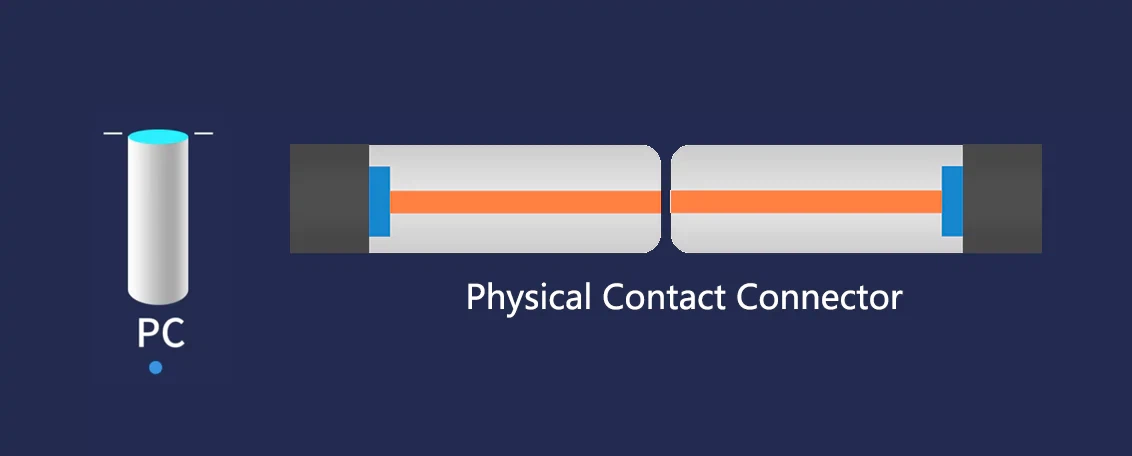

Conector PC (contacto físico)

Los conectores de PC tienen un extremo ligeramente convexo y representan la primera generación de pulido de conectores mejorado. Los conectores de PC garantizan que los núcleos de las fibras estén siempre en contacto físico entre sí. La pérdida de retorno típica de un conector de PC será > -40 db.

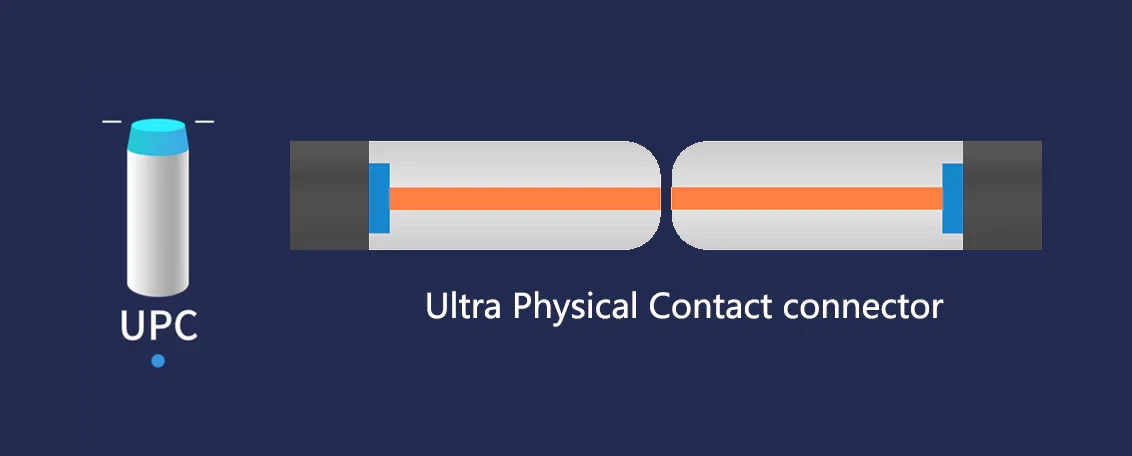

Conector UPC (contacto ultrafísico)

Los conectores UPC son una actualización del conector de PC con tolerancias de pulido más estrictas, lo que da como resultado una cara final más suave que el conector de PC con una cara final plana (0 grados). La pérdida de retorno típica de un conector UPC será > -50 db a -55 db.
Conector APC (contacto físico en ángulo)

Los conectores APC son idénticos a los conectores de PC excepto que tienen un extremo en ángulo pulido a 8 grados. El ángulo hace que la luz reflejada se redirija nuevamente hacia el revestimiento de la fibra y, por lo tanto, reduce la cantidad de retrorreflexión que crea el conector. La pérdida de retorno típica para los conectores APC será > -60 db y para los conectores premium puede ser > -65 db.
Los tres conectores utilizan las mismas dimensiones mecánicas (férula de 2,5 mm para los conectores SC, FC y ST; y 1,25 mm para el conector LC). La única diferencia entre los conectores está en el estilo de pulido, pero con el conector APC la cara del extremo se pule con una inclinación de - grados.
Conectores de fibra APC, UPC y PC: una breve tabla comparativa
Conectores de fibra PC (contacto físico), UPC (contacto ultrafísico) y APC (contacto físico en ángulo)
|
Parámetro |
ordenador personal |
UPC |
APC |
|
Fin-forma de la cara |
Convexo, 0 grados |
Convexo, 0 grados (ultra-suave) |
Ángulo convexo de + 8 grados |
|
Pérdida de retorno típica |
Mayor o igual a -40 dB |
Mayor o igual a -50 dB (-55 dB común) |
Mayor o igual a -60 dB (-65 dB premium) |
|
Pérdida de inserción típica |
0,2–0,5 dB |
Menos o igual a 0,3 dB (a menudo Menos o igual a 0,2 dB) |
Menor o igual a 0,3 dB |
|
Código de color (SMF) |
Negro / Beige |
Azul |
Verde |
|
Código de color (MMF) |
Beige / Negro |
Beige |
No usado |
|
Comportamiento de reflexión |
Directo de regreso al núcleo |
Directo de regreso al núcleo |
Desviado hacia el revestimiento |
|
Uso actual |
Legado, obsoleto |
LAN empresarial, centros de datos, enlaces NRZ |
FTTx, CATV, WDM, PAM4, sistemas de alta-potencia |
|
Costo del sistema |
Bajo |
Medio |
Alto |
Consejo:La codificación de colores sigue los estándares TIA/EIA e IEC: azul=UPC, verde=APC (modo único-).
¿Cuál es la importancia de la pérdida de retorno para los conectores de fibra APC, UPC y PC?
La pérdida de retorno (RL) es una evaluación de la cantidad de luz reflejada hacia la fuente, que se representa como:
RL=−10×lg10(P0/P1)
(donde P0 es la potencia de salida de la fuente y Pr es la potencia recibida). Por lo tanto, un RL más alto significa que no se devuelve más luz, lo que significa un mejor rendimiento del sistema.
La presencia de luz reflejada en el camino de regreso tiene impactos negativos que incluyen:
Un aumento en la tasa de error de bit-(BER) y en el número de errores previos-FEC, particularmente en el uso dePAM4sistemas de comunicación de datos basados en
Posible fluctuación en la salida del láser, que puede provocarRIN (ruido de intensidad relativa).
Daños a transmisores de alta potencia (con niveles de potencia superiores a 30 dBm cuando se utilizan láseres de bomba Raman).
La creación de imágenes fantasma y distorsión en señales de vídeo analógicas/RF.
Es importante tener en cuenta que existe un grado variable de sensibilidad al tipo de conector físico.
La siguiente tabla resume la sensibilidad a la reflexión de retorno.
Ahora, revisemos un estudio de caso sobre este tema del uso de conectores UPC en una implementación de SPN basado en 50G PAM4-y el impacto asociado en las tasas de error previas a FEC y los problemas de oscilación de puertos que ocurrieron. El problema se resolvió una vez que todos los puentes UPC fueron reemplazados por puentes APC.
Pérdida de inserción de conectores de fibra APC versus UPC modernos
Los conectores APC de primera generación eran propensos a tener una mayor pérdida de inserción en comparación con los conectores UPC debido al ángulo de la cara pulida. Los avances en las técnicas de pulido de precisión y el desarrollo de casquillos de circonio de alta calidad han permitido que los conectores APC modernos alcancen menos o igual a 0,3 dB IL al igual que los conectores UPC.
El punto principal a destacar es que en-las redes SM actuales, el uso de un APC no limita el aumento de las pérdidas de inserción.

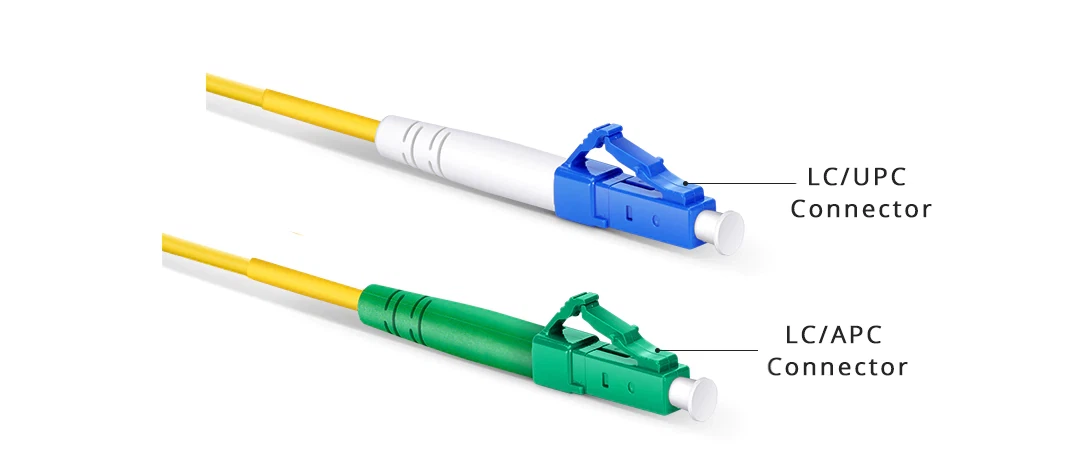

Códigos de color de la carcasa del conector

Los colores de las carcasas de los conectores de fibra óptica son indicativos del tipo de conector:
UPC:Carcasa azul para fibra monomodo, carcasa beige para fibra multimodo
APC:Siempre verde
ORDENADOR PERSONAL:Varios colores, tradicionalmente Negro (modo único) y Beige (multimodo)
Nota: Todos los tipos de latiguillos, adaptadores y atenuadores de fibra óptica se fabrican con la misma combinación de colores que sus conectores. Agregar una ilustración para demostrar el ángulo de la cara final del conector y los códigos de color aplicables ayudará a mejorar la comprensión del lector, así como la efectividad deetiquetas alt para SEO.
Compatibilidad crítica entre conectores de fibra APC, UPC y PC
|
Conexión |
Resultado |
¿Permitido? |
|
UPC ↔ UPC |
IL y RL normales |
Sí |
|
CAP ↔ CAP |
IL y RL normales |
Sí |
|
UPC ↔ ordenador personal |
Degradación menor del rendimiento |
Generalmente |
|
APC ↔ UPC/PC |
Pérdida de inserción mayor o igual a 4–15 dB, RL destruido, posible daño en la férula |
NUNCA |
Notas clave:
Nunca conecte un conector APC directamente a un transceptor óptico UPC estándar.
Utilice siempre unCable de conexión híbrido UPC-a-APCpara conectar entre tipos de esmalte.
Mezclar APC con UPC/PC crea un espacio de aire entre ellos, lo que podría causar rayones en la férula.
Selección de conectores de fibra APC, UPC o PC para su red
Seleccionar APC para:
Implementaciones FTTx
Superposiciones de vídeo CATV o RF
50G–800G PAM4 Enlaces de detección-directa/coherente
WDM/DWDM/CWDM Applications requiring >Pérdida de retorno de 55 dB
Usando UPC cuando:
Centros de datos y redes con distancia menor o igual a 25G entre transceptores
Sensibilidad de reflexión baja (centrada-en el presupuesto)
Equipos de prueba en entornos de laboratorio
PC solo elegido para:
Redes multimodo sensibles al tiempo- OM1/OM2 muy antiguas
Casos de uso raros
Tendencias de la industria para conectores de fibra APC, UPC y PC
Los conectores APC son cada vez más preferidos paraaplicaciones de modo único-en PON, óptica coherente y sistemas de alta-potencia.
La UPC sigue siendo popular poraplicaciones de corto-alcance, pero la adopción de APC está creciendo rápidamente dentroMódulos de 400G-ZR/ZR+ y de largo-alcance.
Preguntas y respuestas: principales diferencias entre conectores APC, UPC y PC
P: ¿Un APC es siempre mejor que un conector UPC?
R: APC tiene mejores características de pérdida de retorno que los conectores UPC; sin embargo, las ganancias son mínimas para los sistemas digitales y aplicaciones empresariales-de corto alcance.
P: ¿Es posible convertir una red PON de UPC a APC?
R: ¡Sí! Los terminales de red óptica (ONT) modernos admiten conectores APC y al mismo tiempo mantienen la compatibilidad con la infraestructura UPC existente.
P: ¿Por qué no puedo acoplar un conector APC con un conector UPC?
R: El ángulo de 8 grados de la tecla APC crea un espacio de aire, lo que provoca<4 dB insertion loss and almost zero return loss.
P: ¿Todos los transceptores son compatibles con APC?
R: ¡No! La mayoría de los módulos QSFP estándar y conectores SFP/SFP+ son UPC. Usarpuentes híbridos APC-UPCal conectar láseres APC a adaptadores UPC fuera de la planta.
P: ¿Es universal el código de colores verde y azul?
R: Sí. La codificación de colores está estandarizada porTIA/EIA e IEC. Azul=modo único-UPC, verde=modo único-APC.
Conclusiones: mejores prácticas para el uso de conectores de fibra APC, UPC y PC
Conectores de PC:Aplicaciones multimodo heredadas
Conectores UPC:Fiable para sistemas digitales generales
Conectores APC:Opción-preparada para el futuro para nuevas implementaciones-de modo único
La conexión a PON, CATV o WDM mediante conectores APC y adaptadores ecológicos garantizamejor pérdida de rentabilidad, mayor margen del sistema y estabilidad a largo-plazo.
NOTA:El tipo de pulido del conector que seleccione hoy afectaráRendimiento de la red durante 10 a 20 años..
