Spring Optical Communication es uno de los fabricantes y proveedores de cables de acometida plana de tipo seco más grandes y mejores con una amplia experiencia. Bienvenido a comprar nuestros productos de alta calidad o vender al por mayor nuestro cable de acometida plana de tipo seco tonable personalizado en existencia en nuestra fábrica. Además, también hay disponible una muestra gratuita si es necesario.
Descripción general del producto
ElCable de acometida plana tipo seco tonableestá diseñado para redes FTTH de última-milla donde la instalación subterránea y el mantenimiento futuro requieren una fácil identificación del cable.
Combina unestructura de cable de acometida plana totalmente dieléctricacon un integradoCable de tono de cobre de 24 AWG., lo que permite a los técnicos localizar rutas de fibra enterradas de forma rápida y precisa utilizando equipos de seguimiento de tonos estándar.
Con tecnología de bloqueo-de agua seca y un diseño plano y robusto, este cable garantiza una instalación rápida, un costo de mantenimiento reducido y una eficiencia operativa mejorada para redes de fibra subterráneas.
Características clave
Cable de tono-incorporado de 24 AWG para una fácil ubicación
Un cable de rastreo de cobre integrado permite:
Detección rápida de cables subterráneos
Identificación precisa de la ruta
Costo de excavación reducido durante el mantenimiento.
Tecnología de bloqueo de agua seca-
La estructura del hilo seco elimina el relleno de gel, proporcionando:
Instalación más limpia
Preparación más rápida
Menor tiempo de empalme en campo
Estructura de fibra totalmente dieléctrica
Sin componentes metálicos de resistencia en la sección de fibra:
No se requiere conexión a tierra
Instalación más segura
Riesgo reducido de rayos
Diseño plano de alta resistencia mecánica
Dos miembros paralelos de G-FRP garantizan:
Alta resistencia a la tracción
Excelente rendimiento de aplastamiento
Despliegue aéreo o enterrado estable
Protección UV y ambiental
La chaqueta exterior de HDPE ofrece resistencia contra:
exposición a los rayos ultravioleta
Humedad
Estrés del suelo
Abrasión
Aplicaciones
Este cable es ampliamente utilizado en:
Redes FTTH enterradas directamente
Infraestructura municipal de banda ancha
Redes de fibra de servicios públicos
Despliegues subterráneos de ciudades inteligentes
Proyectos rurales de acceso a fibra.

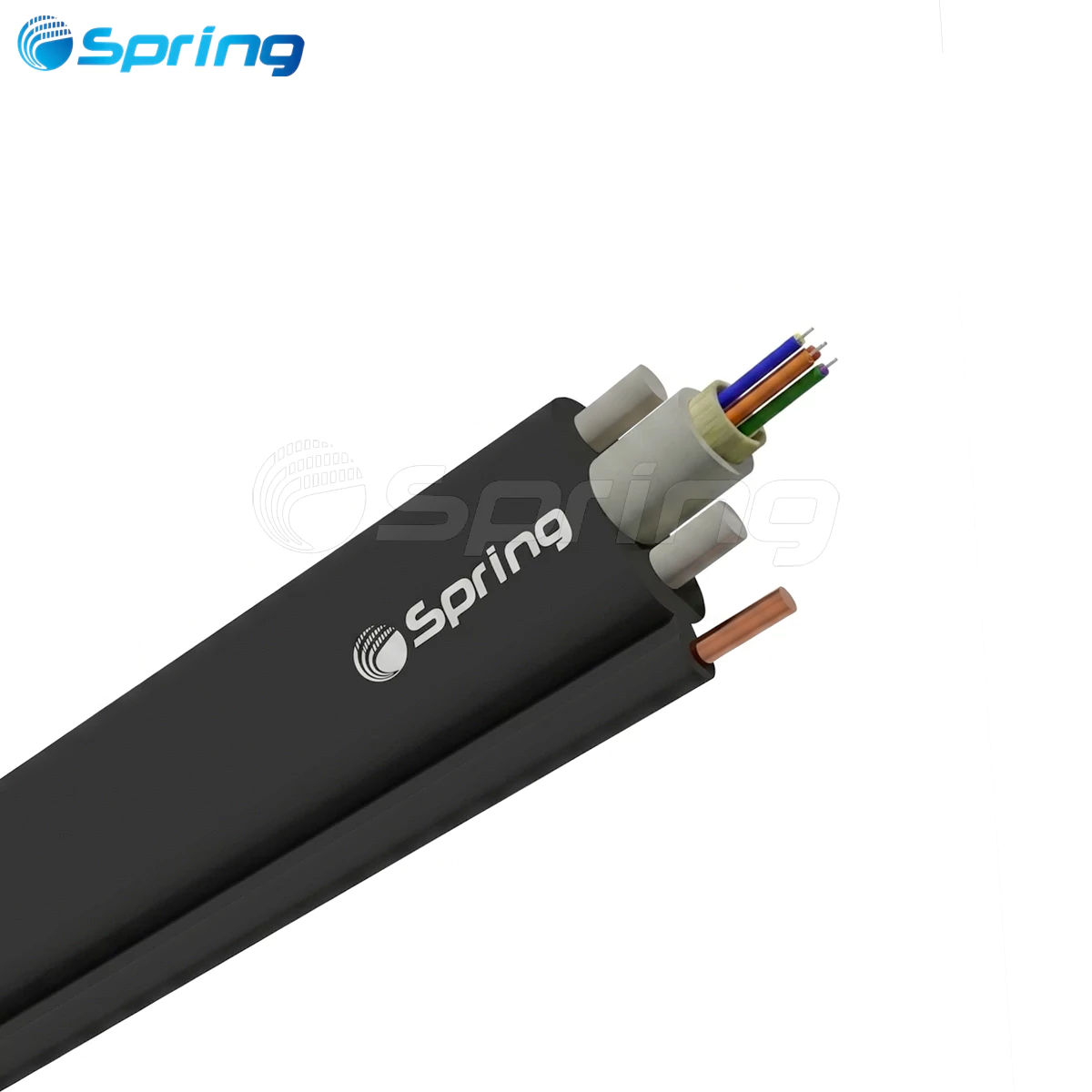

Explicación de la estructura del producto
El cable se compone de:
Tubo holgado central con fibras ópticas.
Dos miembros de resistencia paralelos de G-FRP para soporte mecánico
Cable de tono de cobre integrado de 24 AWG para detección subterránea
Cubierta exterior plana de HDPE para protección del medio ambiente.
Este diseño híbrido garantiza tantoestabilidad de la transmisión de fibrayfácil trazabilidad posterior-a la instalación, que es fundamental para las redes subterráneas FTTH.
Ventajas para las redes subterráneas FTTH
En comparación con los cables de bajada dieléctricos estándar, esta versión tonable ofrece:
Fácil localización del cable después del entierro
Costo de excavación de mantenimiento reducido
Operaciones de reparación de fallos más rápidas
Eficiencia de gestión de red mejorada
Menor coste operativo-a largo plazo
Escenarios de aplicaciones
Redes FTTH enterradas directamente
Ideal para implementaciones de fibra subterránea de última-milla.
Proyectos de infraestructura municipal
Utilizado en redes de fibra de ciudad inteligente y banda ancha urbana.
Sistemas de comunicación de servicios públicos
Adecuado para rutas de energía, gas y fibra de transporte.
Expansión de la banda ancha rural
Admite la implementación de fibra enterrada de larga-distancia.
Preguntas frecuentes
P: ¿Qué es un cable de bajada de fibra óptica tonable?
R: Es un cable de acometida de fibra con un hilo de cobre integrado que permite el trazado de cables subterráneos.
P: ¿Por qué es importante el cable de tono?
R: Ayuda a localizar cables enterrados rápidamente, reduciendo el tiempo de excavación y el costo de mantenimiento.
P: ¿Se puede utilizar este cable para instalación aérea?
R: Sí, admite aplicaciones aéreas, de conductos y enterradas directamente.
P: ¿Cuál es la diferencia entre cable tonable y no-tonable?
R: El cable Toneable incluye un cable de rastreo de cobre para detección, mientras que el cable estándar no.
¿Por qué elegirnos?
Proporcionamos soluciones profesionales de cable de acometida FTTH con:
Gama completa de productos dieléctricos y tonizables
Estrictas pruebas estándar IEC
Capacidad de producción en masa estable
Entrega mundial rápida
Soporte de personalización OEM/ODM
¿Necesita una solución confiable de cable de acometida subterránea FTTH?
Contáctenos para soporte técnico, hojas de datos y precios competitivos para su proyecto.
Etiqueta: cable de acometida plana tipo seco tonable
Características generales
| Artículo | Especificación |
|---|---|
| Recuento de fibras | 1 / 2 / 4 / 6 / 8 / 12 fibras |
| Tipo de fibra | G652D / G657A |
| Material del tubo suelto | PBT |
| Bloqueo de agua | Agua seca-hilo que bloquea |
| Miembro de fuerza | G-FRP (2 varillas paralelas) |
| Cable de tono | Alambre de cobre de 24 AWG |
| Diámetro del FRP | 1,6 ± 0,1 mm |
| Material de la funda exterior | HDPE |
| Dimensiones de los cables | 4,5 × 9,8 mm ± 0,3 |
| Peso neto | 41kg/km |
Características de la fibra óptica (fibra monomodo)
| Artículo | Especificación |
|---|---|
| Atenuación a 1310 nm | Menor o igual a 0,36 dB/km |
| Atenuación a 1550 nm | Menor o igual a 0,22 dB/km |
| Cortar-longitud de onda | Menor o igual a 1260 nm |
| Longitud de onda de dispersión cero | 1300-1324 millas náuticas |
| Dispersión cromática | Menor o igual a 18 ps/nm·km @1550nm |
| Modo Campo Diámetro | 9,2 ± 0,4 µm a 1310 nm |
| Diámetro del revestimiento | 125 ± 1 μm |
| Diámetro del revestimiento | 245 ± 5 μm |
| Prueba de prueba | Mayor o igual a 0,69 GPa |
Rendimiento mecánico y ambiental
| Artículo de prueba | Estándar | Requisito |
|---|---|---|
| Tracción a largo plazo- | CEI 60794-1-E1 | 400 N |
| Tracción a corto-plazo | CEI 60794-1-E1 | 1350 N |
| Resistencia al aplastamiento | CEI 60794-1-E3 | 3000N/100mm |
| Resistencia al impacto | CEI 60794-1-E4 | Sin daño a la fibra |
| Doblado repetido | CEI 60794-1-E6 | Sin aumento de atenuación |
| Prueba de torsión | CEI 60794-1-E7 | ±180 grados |
| Penetración de agua | CEI 60794-1-F5B | Sin fugas |
| Ciclos de temperatura | CEI 60794-1-F1 | Rendimiento estable |
Rango de temperatura
En funcionamiento: -40 grados a +60 grados
Almacenamiento: -50 grados a +70 grados
Instalación: -20 grados a +60 grados
Radio de curvatura mínimo
Estático: Mayor o igual a 10 × diámetro del cable
Dinámico: Mayor o igual a 20 × diámetro del cable
Código de color de identificación de fibra
| Fibra No. | Color |
|---|---|
| 1 | Azul |
| 2 | Naranja |
| 3 | Verde |
| 4 | Marrón |
| 5 | Pizarra |
| 6 | Natural |
| 7 | Rojo |
| 8 | Negro |
| 9 | Amarillo |
| 10 | Violeta |
| 11 | Rosa |
| 12 | Agua |
Cumplimiento y estándares
Diseñado y probado según:
Telcordia GR-20
Serie IEC 60794
ANSI/ICEA S-87-640
Garantizar la compatibilidad global para proyectos de implementación de FTTH.
Embalaje y marcado
Embalaje de tambor de madera estándar
Longitud continua única por tambor
Ambos extremos del cable sellados para protección.
Longitud mínima reservada: 3 metros por extremo
El marcado de cables incluye:
nombre de marca
Tipo de cable
recuento de fibras
Año de fabricación
Marcado de longitud
