Descripción general

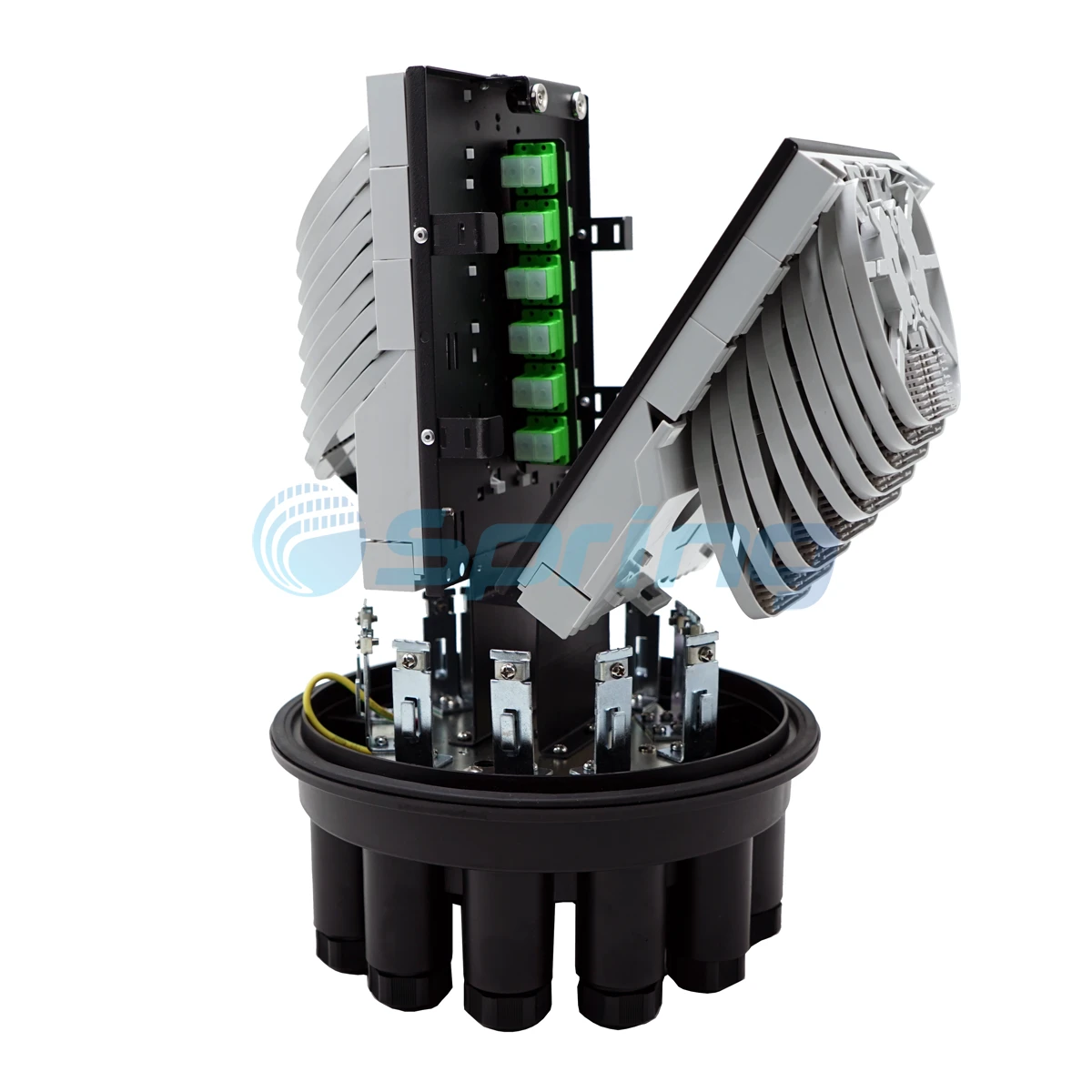

ElCierre de domo GJS-M9/JFT-BSes un recinto de empalme de fibra compacto y de alto rendimiento diseñado para proteger y organizar conexiones de fibra óptica en entornos duros al aire libre y subterráneo .Ftth, Fttx, red troncal y redes de distribución .
Con suIP 68- sellado nominal, Diseño de bandeja apiladay soporte para adaptadores SC Simplex y Duplex, el GJS-M9/JFT-BS-II proporciona una opción de ahorro de espacio pero escalable tanto para nuevas implementaciones como para actualizaciones de red .
Escenarios de aplicación
Este cierre de la cúpula es ideal para:
Nodos de distribución de fibra a casa (FTTH)
Juntas de fibra de punto de acceso
Dientes de mano subterráneos y bóvedas
Distribución de fibra montada en la pared o montado en el poste
Las áreas climáticas duras requieren protección impermeable
Ya sea que esté trabajando en despliegues de fibra rural o densos anillos de fibra de metro, elJFT-BSasegurarProtección de articulación segura, instalación conveniente, yExpansión de capacidad flexible.
Características clave
1. Compacto pero de alta capacidad
A pesar de su tamaño compacto (φ330 × 390 mm), el GJS-M9/JFT-BS-II admite múltiplesTipos de bandeja de empalmey puede acomodar hasta432 núcleos de fibraen el modelo SC16, y hasta216 núcleos de fibraEn el modelo 2SC32 .
2. Construcción robusta con protección IP68
Construido conplástico de ingeniería de alta resistencia
Excelente resistencia aEstrés mecánico, UV, corrosión, envejecimiento, yiluminación
La calificación IP68 proporcionaRendimiento confiable impermeable y a prueba de polvo
3. Diseño de puerto optimizado
Total de9 puertos de cable(1 Oval + 8 circular)
Compatible con diámetros de cable de7 mm a 26 mm
El ovalado y dos grandes puertos circulares se pueden usar parabucleoramificación a mitad de rango
4. Opciones de bandeja de empalme flexible
Elegir entreBandejas de tipo B, C, F o H, dependiendo del recuento de fibras y las necesidades de diseño de su proyecto .
| Bandeja | Fibras máximas por bandeja | Modelo SC16 - bandejas máximas | SC16 - Capacidad máxima | Modelo 2SC32 - bandejas máximas | 2SC32 - Capacidad máxima |
|---|---|---|---|---|---|
| B | 8 | 36 | 288 | 18 | 144 |
| C | 16 | 18 | 288 | 9 | 144 |
| F | 24 | 18 | 432 | 9 | 216 |
| H | 12 | 36 | 432 | 18 | 216 |
Este diseño modular hace que el cierre sea adecuado para ambosgotas residenciales de baja densidadyPuntos de acceso de alta densidad.
5. Integración de adaptador e divisor
SC Simplex adaptadores: Hasta 17 PC (modelo SC16)
Adaptadores dúplex SC: Hasta 33 PC (modelo 2SC32)
Ranuras para divisor: Apoyos1:16 (1 PC)y1:32 (2 pcs)PLC Splitters
Estas características lo hacen ideal paraImplementaciones de acceso a GPON/Epondonde se requiere la integración del divisor .
6. Diseño de sellos mecánicos
No se requiere encogimiento de calor- Sellado mecánico a través de bloqueo roscado
Fácil de abrir y volver a sellar durante el mantenimiento
Mantiene unsello apretado bajo cambios de temperatura y vibraciones
Apto parauso repetidoDurante las futuras expansiones
7. Características de conexión a tierra y seguridad
IncorporadoSistema de conexión a tierra de aislamiento independiente
Mejora la seguridad del operador y la protección de la fibra
Simplificagestión de cable de tierraDurante la entrada de cable
Especificaciones técnicas
| Parámetro | Modelo SC16 (GJS-M9/JFT-BS (SC16) -II) | Modelo 2SC32 (GJS-M9/JFT-BS (2SC32) -II) |
|---|---|---|
| Tipo | Cierre de sello mecánico de tipo domo | Cierre de sello mecánico de tipo domo |
| Dimensiones | A6330 × 390 mm | A630 × 390 mm |
| Puertos de cable | 1 ovalado + 8 circular | 1 ovalado + 8 circular |
| Rango de diámetro del cable | 7 mm ~ 26 mm | 7 mm ~ 26 mm |
| Opciones de tipo de bandeja de empalme | B / C / F / H | B / C / F / H |
| Cantidad de la bandeja de empalme máxima | Hasta 36 bandejas (dependiendo del tipo) | Hasta 18 bandejas (dependiendo del tipo) |
| Capacidad de fibra máxima (núcleo único) | Hasta 432 fibras | Hasta 216 fibras |
| Soporte de división máxima | 1:16 (1 PC) | 1:32 (2 pcs) |
| Soporte del adaptador | SC Simplex - 17 PCS | SC Duplex - 33 PCS |
| Radio de fibra de curvatura | >40 mm | >40 mm |
| Pérdida óptica adicional | < 0.01 dB | < 0.01 dB |
| Temperatura de funcionamiento | -20 grado ~ +60 grado | -20 grado ~ +60 grado |
| Resistencia a la presión lateral | >2000 n / 10 cm | >2000 n / 10 cm |
| Resistencia a la conmoción | > 20 N·m | > 20 N·m |
| Calificación de protección | IP68 | IP68 |
| Tamaño de embalaje | 420 × 330 × 320 mm | 420 × 330 × 320 mm |
| Peso total | ≤10.5 kg | ≤10.5 kg |
Beneficios clave
· Capacidad compacta de alta densidadhasta 432 fibras
· Opciones de bandeja de empalme múltiplespara que coincidan con varios diseños de fibra
· Admite adaptadores SC Simplex y Duplex
· Ranuras de divisor de PLC integradasPara la arquitectura de Pon
· Protección IP68Asegura un rendimiento confiable en condiciones al aire libre y subterráneo
· Sello mecánico sin herramientasHace que la instalación sea rápida y segura
· Diseño listo para la conexión a tierraMejora la seguridad operativa y el cumplimiento
Escenarios de casos de uso
Cierres de caída de ftth- Servir como puntos terminales para conexiones residenciales
Acceder a los puntos de ramificación de la red-Habilitar el empalme de fibra de bucle o bucle
Distribuidores de fibra montados en postes- Compacto y duradero para instalaciones elevadas
Instalaciones de montaje en la pared-Opción de ahorro de espacio para gabinetes al aire libre
Bóvedas subterráneas o bóvedas subterráneas- Excelente rendimiento de sellado de agua y polvo
Palabras clave de SEO integradas
Cierre de fibra de domo
Caja de empalme de fibra óptica IP68
Cierre de la cúpula del adaptador SC
Caja de junta de sello mecánico FTTH
Recinto de empalme de fibra compacta
recinto de fibra óptica al aire libre
articulación de fibra impermeable
Cierre de fibra integrada de Pon Splitter
Conclusión
ElCierre de domo GJS-M9/JFT-BS-IIes una solución ideal para ingenieros de red que buscan uncompacto, flexible, yduraderaCierre de empalme de fibra . Si se despliega en un despliegue denso de FTTH urbano o una línea de fibra rural resistente, este modelo garantiza una protección confiable, instalación conveniente y capacidad escalable . Es una opción inteligente para ambos para ambosHubs de servicio de alta densidadySitios de implementación con restricciones de espacio.
Para una consulta del proyecto o para solicitar una cotización, comuníquese con Springoptic .
