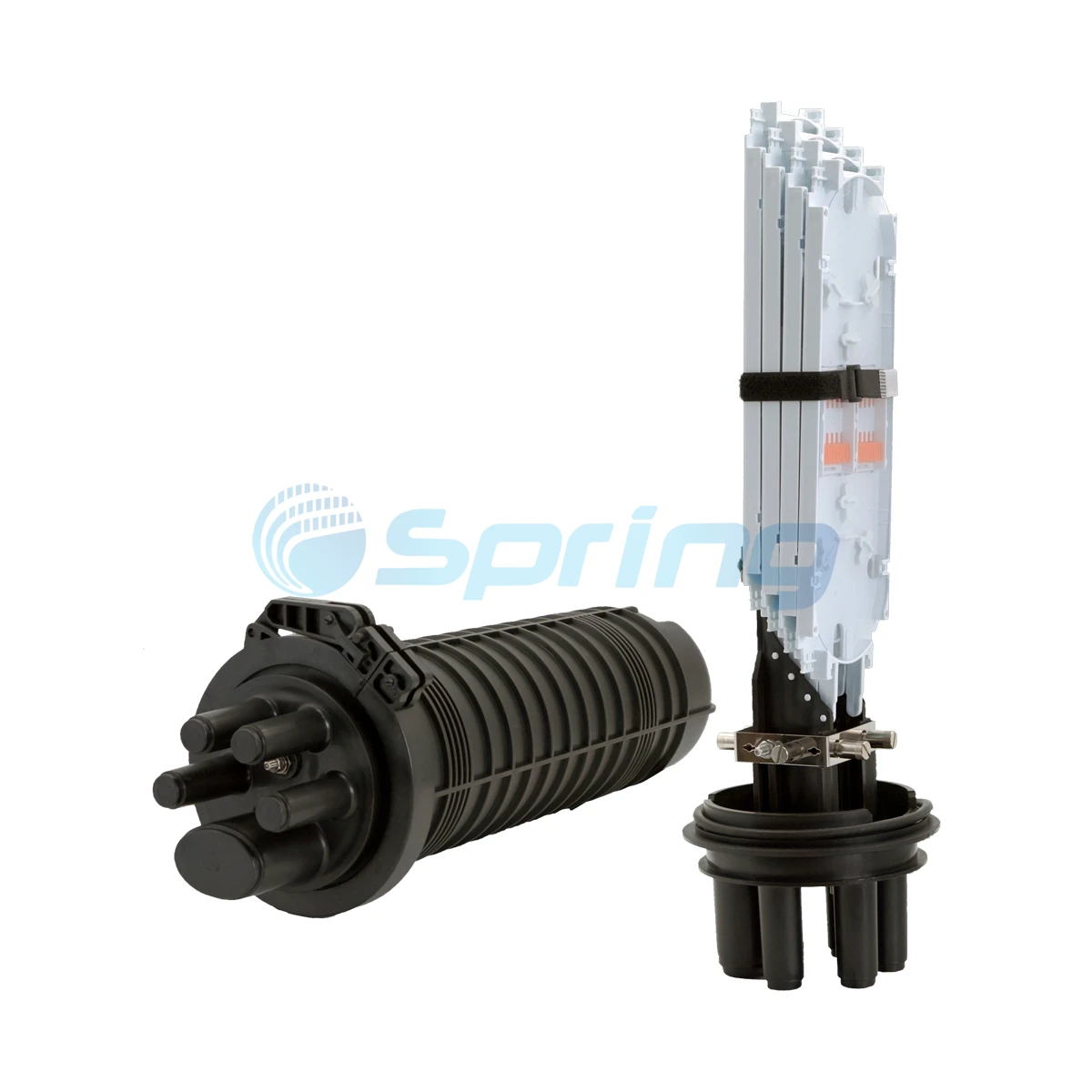

Características
· Construido con plástico de ingeniería de alta resistencia, que ofrece un diseño liviano, excelente durabilidad mecánica y resistencia al envejecimiento .
· Proporciona una protección sobresaliente contra la corrosión y los rayos, asegurando el rendimiento a largo plazo en entornos duros .
· Equipado con 6 puertos circulares y 1 puerto ovalado; El puerto ovalado admite la funcionalidad de bucle de cable .
· Adecuado para escenarios de instalación versátiles que incluyen montaje en polos, montaje en la pared e implementación subterránea .
· La estructura de la bandeja de empalme apilada permite un manejo eficiente de fibra de núcleo, expansión y enrutamiento seguro .
· El sistema integrado de aislamiento independiente mejora la seguridad en las aplicaciones de conexión a tierra de fibra .
· Cada bandeja de empalme incluye una ranura reservada para 1: 8 o 1:16 PLC Splitter montaje .
·Radio de fibra de curvatura: >Más de 40 mm
·Pérdida de empalme adicional por bandeja: <0.01 dB
·Rango de temperatura de funcionamiento:-20 grado a +60 grado
·Presión antilateral: >2000 n / 10 cm
·Resistencia al choque: >20 N·m
·Nivel de protección:IP68
Especificación
| Especificación | GJS-M7/RS-AS-SC16 | GJS-M7/RS-A-SC32 |
|---|---|---|
| Tamaño (mm) | Φ230 × 325 | Φ230 × 325 |
| Puertos de cable | 1 puerto ovalado, 6 puertos circulares | 1 puerto ovalado, 6 puertos circulares |
| Diámetro del cable (mm) | Φ7 ~ Φ20 | Φ7 ~ Φ20 |
| Capacidad de la bandeja de empalme | 24 (un solo núcleo) | 24 (un solo núcleo) |
| Max no . de bandejas de empalme | 3 PCS | 4 piezas |
| Capacidad máxima (un solo núcleo) | 72 | 96 |
| División máxima | 1:16 (1 PC) | 1:16 (2 PC) |
| Tipo de adaptador / cantidad | SC Single Core / 17 PCS | SC Single Core / 34 PCS |
| Tipo de sellado | Sello fiscoso | Sello fiscoso |
| Tamaño de envasado externo / Cantidad | 490 × 420 × 720 mm / 8 PCS | 540 × 485 × 465 mm / 4 PCS |
| Peso total (kg) | ≈21.3 | ≈14.5 |
Guía de instalación
1. Preparación de cable de fibra óptica
Para cables de bucle (cable ininterrumpido):Marque el punto de corte de la vaina y tire aproximadamente 180 cm, o según lo requerido por las especificaciones del proyecto .
Para cables de corte (cable de ruptura):Pele y prepare un par de cables para empalmar . Retire 120 cm de la vaina exterior de la posición marcada, asegurando que las fibras internas permanezcan intactas .
2 . abertura del puerto de cable
Saw abrir los puertos de entrada y salida del cable requeridos basados en las necesidades de instalación .
3 . limpieza y preparación de cable
Limpie el cable a fondo . despoje la vaina exterior, retire el compuesto de relleno y corte el núcleo de refuerzo 75 mm del punto de corte de la vaina .
Deslice el tubo encogimiento de calor sobre el cable como se muestra en el diagrama .
4. fijación del cable
Inserte el cable preparado en el cierre . Asegúrelo con una abrazadera de manguera .
Inserte el núcleo de refuerzo en el orificio de fijación y apriete el tornillo . corta cualquier miembro de refuerzo en exceso .
5. enrutamiento de fibra y empalme
Guíe a la fibra despojada en la bandeja de empalme . asegurarla en el punto de entrada de la bandeja con lazos .
Empalme y conecte las fibras correspondientes y coloque los empalmes en las ranuras de empalme para evitar aflojar .
Acaba bien las fibras restantes en la bandeja y cierre la cubierta de empalme transparente .
6 . Nota especial para la entrada de cable aéreo
Para instalaciones aéreas, use una abrazadera de garganta (no se requiere la abrazadera de manguera) .
Pase el refuerzo de acero a través de la columna central, asegúrelo y apriételo, luego enruta la fibra hacia la bandeja de empalme .
7. sellado de contracción de calor
Envuelva la junta del cable y el área del tubo encogido con papel de aluminio .
Use una antorcha para calentar el tubo retráctil hasta que selle completamente el puerto de cable, luego deje que se enfríe naturalmente .
NOTA: Al calentar el puerto ovalado, aisle el tubo de retiro de calor con un clip de rama .
8 . Instalación de la cubierta de cierre
Una vez que se complete todo el trabajo interno, coloque el anillo de sellado en la ranura base .
Asegure la cubierta de cierre con abrazaderas de plástico para completar el proceso de sellado .
Instalación de montaje en la pared
Adjunte el soporte de montaje en la pared de metal al cierre .
Fije el soporte a la pared usando pernos de expansión .
Instalación de montaje en poste
Use hardware de montaje de polos para asegurar el cierre al polo con aros de metal .
